1. Anwendungsprofil klären: Welche Anforderungen stellt die HPLC-Anwendung?

Am Anfang der Auswahl steht nicht die HPLC-Safety-Cap, sondern die konkrete Anwendung. Entscheidend ist zunächst zu bestimmen, welche Eluentenflaschen eingesetzt werden, wie viele Versorgungskapillaren mit welchen Außendurchmessern benötigt werden, welche Eluenten zum Einsatz kommen und welche Anforderungen die analytische Methode an die Lösemittelversorgung stellt.

Eine HPLC-Safety-Cap bildet zusammen mit den integrierten Komponenten ein kontrolliert geschlossenes System für die Lösemittelversorgung einer HPLC-Anlage. Flaschenöffnung und Kapillardurchführungen werden gegenüber einem unkontrollierten Luftaustausch abgedichtet. Wird während des HPLC-Betriebs Eluent aus der Flasche entnommen, entsteht ein Unterdruck. Das integrierte Belüftungsventil zum Druckausgleich öffnet bei Bedarf und lässt gefilterte Umgebungsluft nachströmen, bis der Druck ausgeglichen ist. Anschließend schließt das Ventil wieder, sodass das System gegenüber der Laborumgebung weitgehend geschlossen bleibt.

Im internationalen Sprachgebrauch werden für diese Verschlusssysteme auch Bezeichnungen wie „Mobile Phase Cap“, „HPLC Solvent Bottle Cap“ oder „Solvent Reservoir Cap“ verwendet. In diesem Beitrag wird durchgängig der in der HPLC-Praxis etablierte Begriff HPLC-Safety-Cap verwendet.

Die verwendete Eluentenflasche ist ein zentrales Auswahlkriterium. In vielen HPLC-Laboren werden 1-Liter-Laborflaschen aus Glas verwendet, häufig mit einem GL 45-Gewinde. Je nach Anwendung kommen jedoch auch Flaschen mit anderen Volumina, aus anderen Materialien oder mit abweichenden Gewinden zum Einsatz. Der verwendete Flaschentyp und insbesondere das Flaschengewinde bestimmen, welche HPLC-Safety-Cap sicher und dicht montiert werden kann.

Analytische oder präparative Anwendung

Zunächst sollte geklärt werden, ob es sich um eine analytische oder eine präparative HPLC-Anwendung handelt.

In der analytischen HPLC werden üblicherweise Versorgungskapillaren mit Außendurchmessern von 1,6 mm, 2,3 mm oder 3,2 mm eingesetzt. Diese Abmessungen entsprechen den gängigen Fittings und Durchführungen von HPLC-Safety-Caps.

Präparative Anwendungen im Labor arbeiten dagegen mit höheren Durchflussraten. Dafür werden größere Versorgungskapillaren und entsprechend dimensionierte Anschlüsse benötigt, beispielsweise für Kapillaraußendurchmesser von 4,0 mm, 4,76 mm oder 6,35 mm.

Die Art der Anwendung beeinflusst daher unmittelbar, welche Kapillardurchmesser, Fittings und Durchführungen bei der Konfiguration der HPLC-Safety-Cap berücksichtigt werden müssen. Die genaue Auswahl der Kapillaren und Fittings wird in einem späteren Abschnitt ausführlich behandelt.

Verwendete Eluenten und Betriebsweise der HPLC

Als Eluent wird das Lösemittel beziehungsweise Lösemittelgemisch bezeichnet, welches die Probe durch das chromatographische System transportiert. Je nach Methode werden ein einzelner Eluent, ein konstantes Eluentengemisch oder mehrere Eluenten mit veränderlicher Zusammensetzung eingesetzt.

Ein weiterer wichtiger Ausgangspunkt ist deshalb die Frage, ob die HPLC isokratisch oder mit einem Gradienten betrieben wird.

Isokratische HPLC

Bei der isokratischen HPLC wird während der gesamten Analyse ein einzelner Eluent oder ein konstantes Eluentengemisch verwendet.

Beispiel:
70 % Wasser und 30 % Acetonitril während der gesamten Analyse.

Gradienten-HPLC

Bei der Gradienten-HPLC werden meist zwei oder mehr Eluenten aus unterschiedlichen Eluentenflaschen verwendet. Die Zusammensetzung der mobilen Phase verändert sich während des Analysenlaufs.

Beispiel:
Eluent A = Wasser mit 0,1 % Ameisensäure
Eluent B = Acetonitril mit 0,1 % Ameisensäure
Start: 95 % A / 5 % B
Ende: 5 % A / 95 % B

Ein einfaches isokratisches HPLC-System stellt daher andere Anforderungen an die Lösemittelversorgung als ein Gradientensystem mit mehreren mobilen Phasen. Für jede Eluentenflasche muss geklärt werden, wie viele Versorgungskapillaren benötigt werden und welche Außendurchmesser diese besitzen. Daraus ergeben sich unmittelbar die benötigte Anzahl und Ausführung der Kapillardurchführungen beziehungsweise Anschlüsse in der HPLC-Safety-Cap.

Die verwendeten Eluenten und Additive sind vor allem dann für die Auswahl der HPLC-Safety-Cap relevant, wenn sie besondere Anforderungen an die chemische Beständigkeit oder die Kontaminationsfreiheit der medienberührenden Komponenten stellen.

Für klassische HPLC-Anwendungen ist PTFE aufgrund seiner sehr hohen chemischen Beständigkeit und Inertheit der bewährte Standard. Dies gilt insbesondere für den medienberührenden Kern der HPLC-Safety-Cap und die Versorgungskapillaren.

Bei PFAS-sensitiven Anwendungen reicht der Austausch einer einzelnen Komponente nicht aus. Benötigt wird eine durchgängig PFAS-freie Werkstoffkombination, beispielsweise mit einer nicht fluorierten PE-HD-Flasche, PEEK-Kern und PEEK-Kapillaren, PE-Fittings und PE-Blindstopfen, GreenLine-Belüftungsventil sowie Ansaugfilter aus UHMW-PE.

Die konkrete Werkstoffauswahl muss bauteil- und anwendungsbezogen geprüft werden. Kapitel 4 behandelt die chemische und analytische Eignung der Werkstoffe im Detail.

Bei der Bestandsaufnahme sollten außerdem die technischen Daten und die vorhandene Ausführung der HPLC-Lösemittelversorgung geprüft werden. Relevant sind insbesondere die Anzahl der Lösemittelkanäle, der zulässige Durchflussbereich der Pumpe sowie Ausführung und Außendurchmesser der vorhandenen beziehungsweise vom Gerätehersteller vorgesehenen Versorgungskapillaren.

Für die Auswahl der HPLC-Safety-Cap ist vor allem der tatsächliche Außendurchmesser der Versorgungskapillaren entscheidend, da dieser die benötigten Fittings und Durchführungen bestimmt.

Auch geplante Erweiterungen oder ein späterer Methodenwechsel sollten bereits bei der Auswahl berücksichtigt werden.

Vor der Auswahl einer HPLC-Safety-Cap sollten daher insbesondere folgende Fragen beantwortet werden:

• Handelt es sich um eine analytische oder präparative HPLC-Anwendung?
• Wird die HPLC isokratisch oder mit einem Gradienten betrieben?
• Wie viele Eluentenflaschen werden benötigt?
• Welche Flaschentypen, Flaschenvolumina und Flaschengewinde werden verwendet?
• Wie viele Versorgungskapillaren werden benötigt?
• Welche Außendurchmesser besitzen die Versorgungskapillaren?
• Welche Durchflussraten sind für die Anwendung vorgesehen?
• Welche Eluenten und Additive kommen zum Einsatz?
• Stellen diese besondere Anforderungen an die chemische Beständigkeit oder die Kontaminationsfreiheit der medienberührenden Komponenten?
• Werden PTFE-Komponenten für klassische HPLC-Anwendungen oder eine durchgängig PFAS-freie Werkstoffkombination benötigt?
• Sind spätere Erweiterungen oder Änderungen der Anwendung absehbar?

Praxisfazit: Erst wenn Anwendungsart, Betriebsweise, Anzahl und Ausführung der Eluentenflaschen, Flaschengewinde, Versorgungskapillaren sowie die analytischen und materialtechnischen Anforderungen bekannt sind, lässt sich die passende HPLC-Safety-Cap sinnvoll auswählen. Die Anwendung bestimmt die Konfiguration – nicht umgekehrt. Wer die Anforderungen systematisch erfasst, vermeidet Fehlkonfigurationen und schafft die Grundlage für eine sichere und zuverlässige Lösemittelversorgung.

2. HPLC-Safety-Cap als Gesamtsystem verstehen

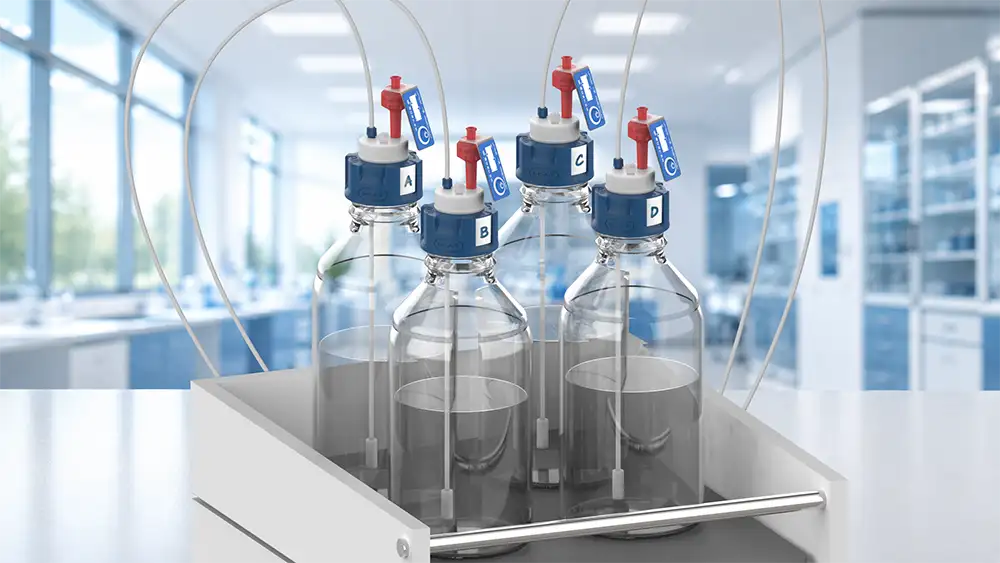

Eine HPLC-Safety-Cap ist nicht nur ein Verschluss für die Eluentenflasche. Sie bildet die zentrale Schnittstelle zwischen der Eluentenflasche und der HPLC-Anlage und ist Bestandteil eines kontrolliert geschlossenen Lösemittelversorgungssystems.

Damit dieses System zuverlässig funktioniert, müssen HPLC-Safety-Cap, Eluentenflasche, Versorgungskapillaren, Fittings, Belüftungsventil, Ansaugfilter und Blindstopfen technisch aufeinander abgestimmt sein.

Welche Aufgaben übernimmt eine HPLC-Safety-Cap?

Eine HPLC-Safety-Cap erfüllt weit mehr als die Funktion eines einfachen Flaschenverschlusses. Sie bildet die Grundlage einer kontrolliert geschlossenen Lösemittelversorgung und erfüllt dabei zwei zentrale Aufgaben: Sie reduziert das Austreten von Lösemitteldämpfen in die Laborumgebung und trägt dazu bei, die Zusammensetzung der mobilen Phase während des HPLC-Betriebs möglichst konstant zu halten.

Offene oder nur lose verschlossene Eluentenflaschen können flüchtige Lösemittelbestandteile an die Laborluft abgeben. Der kontrolliert geschlossene Aufbau der HPLC-Safety-Cap reduziert diese Emissionen und unterstützt damit den Arbeitsschutz im Labor.

Gleichzeitig wird die Verdunstung aus der Eluentenflasche verringert. Dies ist insbesondere bei vorgemischten mobilen Phasen relevant, da einzelne Bestandteile eines Lösemittelgemisches unterschiedlich schnell verdunsten können. Dadurch kann sich das Mischungsverhältnis verändern. Eine solche Veränderung beeinflusst die chromatographischen Bedingungen und kann beispielsweise zu abweichenden Retentionszeiten und einer geringeren Reproduzierbarkeit der Analyse führen.

Da die HPLC während des Betriebs kontinuierlich Eluent aus der Flasche entnimmt, muss das entnommene Volumen durch nachströmende Luft ausgeglichen werden. Diese Aufgabe übernimmt das integrierte Belüftungsventil. Es öffnet bei entstehendem Unterdruck, lässt gefilterte Umgebungsluft nachströmen und schließt anschließend wieder. Dadurch bleibt die Lösemittelversorgung gegenüber einem unkontrollierten Luft- und Dampfaustausch weitgehend geschlossen.

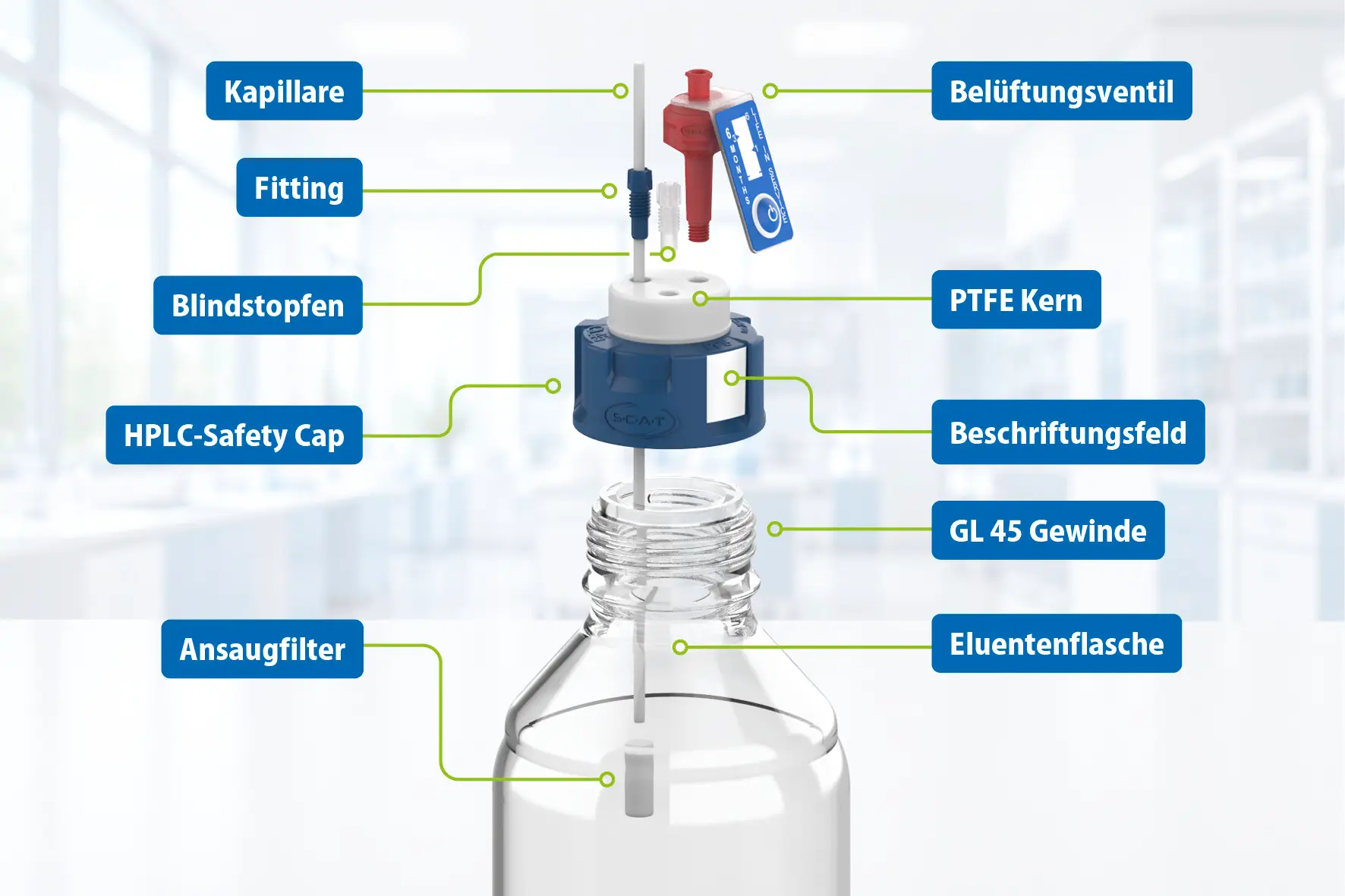

Welche Komponenten gehören zum System?

Je nach Anwendung kann die konkrete Ausführung einzelner Komponenten variieren. Die grundlegenden Funktionsbereiche bleiben jedoch bei allen HPLC-Safety-Cap-Systemen gleich.

Die HPLC-Safety-Cap stellt zunächst die mechanische Verbindung zur Eluentenflasche her. Voraussetzung dafür ist, dass ihr Gewinde exakt zum Flaschengewinde passt und die Flaschenöffnung zuverlässig abgedichtet wird. Gleichzeitig führt sie die Versorgungskapillaren kontrolliert in die Flasche und fixiert diese über passende Fittings und Kapillardurchführungen.

Die einzelnen Komponenten erfüllen dabei unterschiedliche Funktionen:

• HPLC-Safety-Cap mit medienberührendem Kern: stellt die Verbindung zur Eluentenflasche her, dichtet die Flaschenöffnung ab und nimmt die weiteren Systemkomponenten auf.

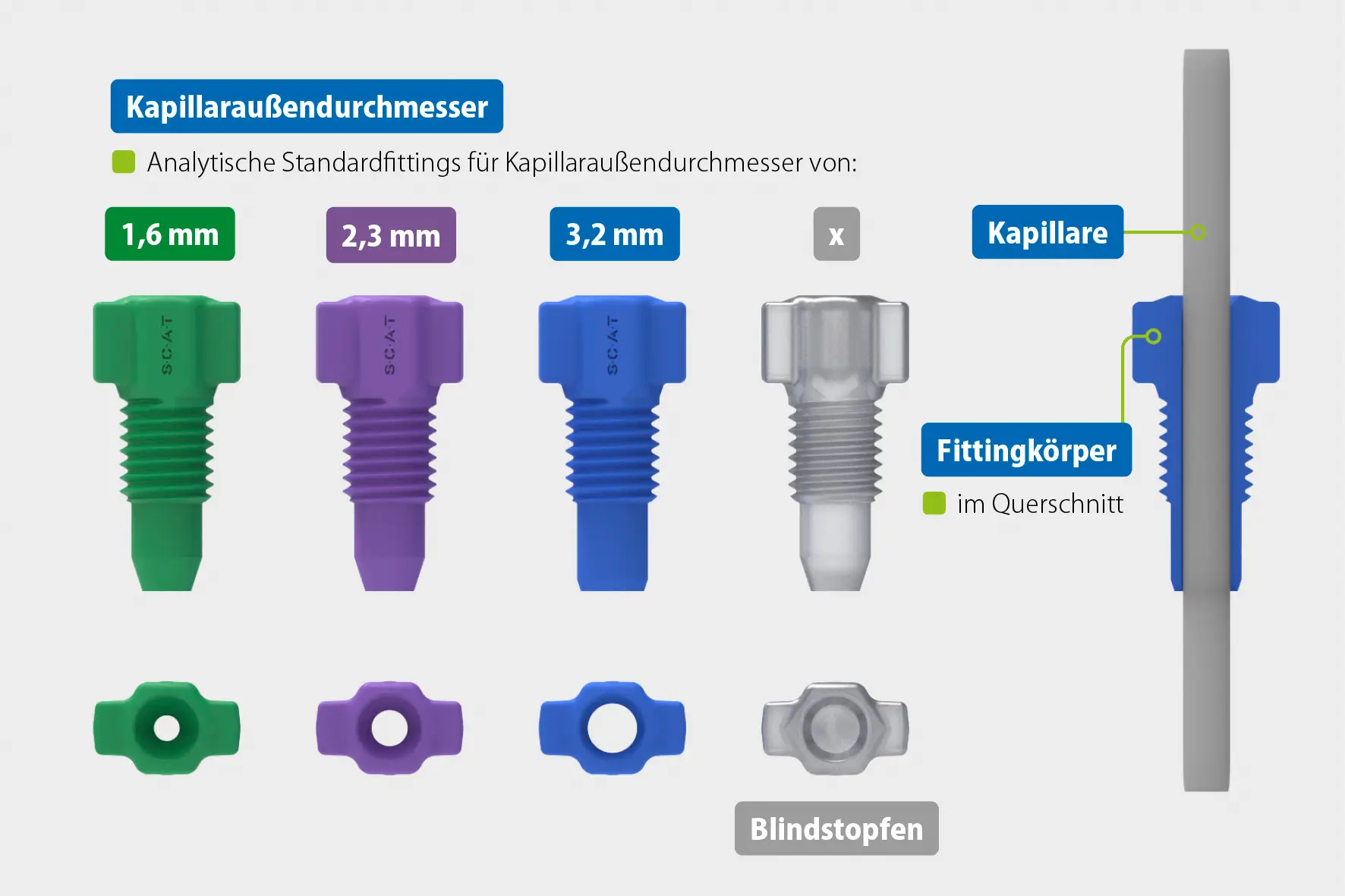

• Fittings und Kapillardurchführungen: führen und fixieren die Versorgungskapillaren und dichten den Ringspalt zwischen Kapillare und Durchführung gegenüber einem unkontrollierten Luftaustausch ab.

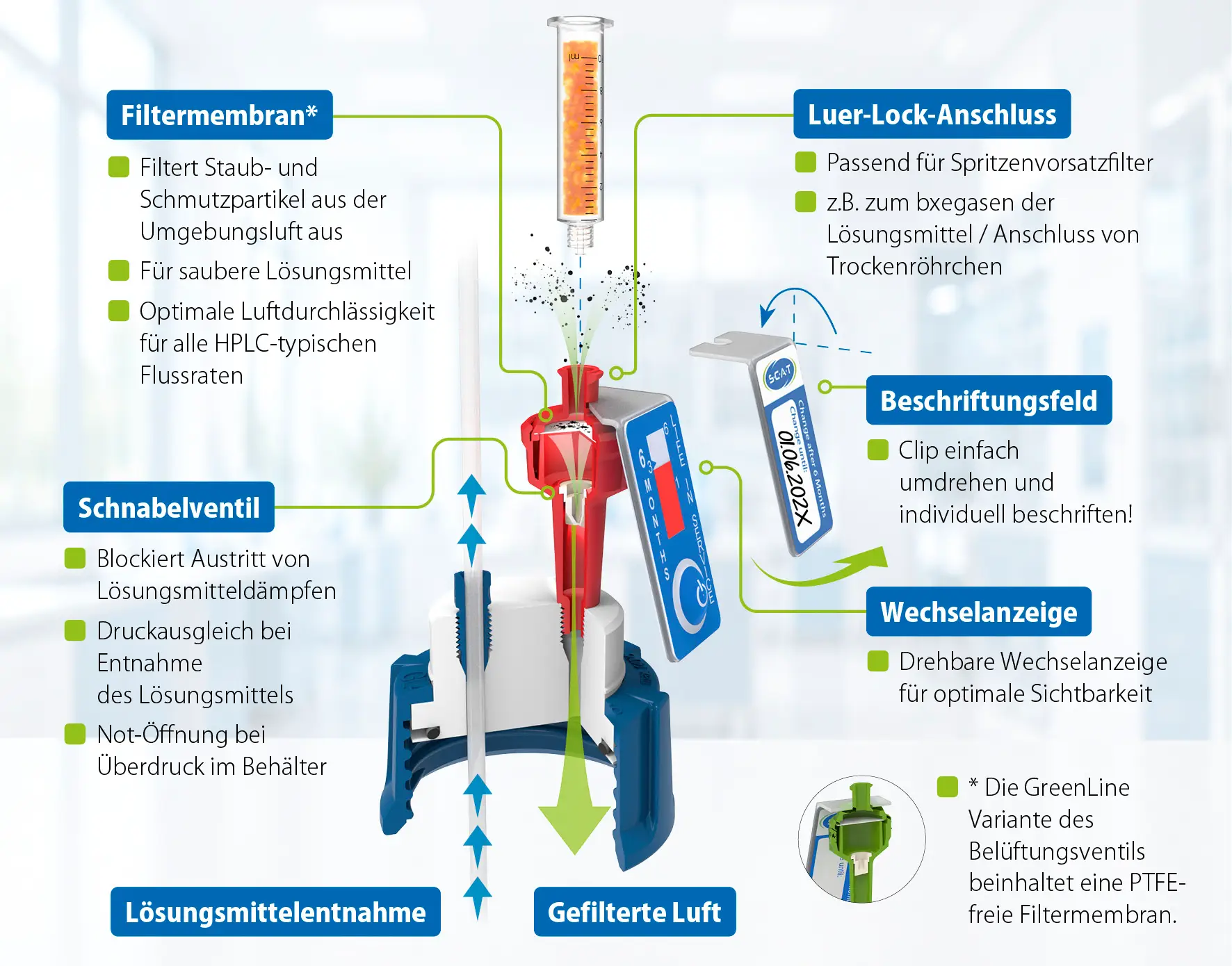

• Belüftungsventil: enthält eine Filtermembran und ein Schnabelventil. Entsteht durch die Eluentenentnahme ein geringer Unterdruck, öffnet das Schnabelventil ausschließlich in Richtung des Flascheninneren und lässt gefilterte Umgebungsluft nachströmen. In der Gegenrichtung bleibt das intakte Ventil geschlossen und reduziert dadurch das Austreten von Lösemitteldämpfen über diesen Weg.
• Versorgungskapillaren: transportieren den Eluenten aus der Flasche zur HPLC-Anlage.
• Ansaugfilter: befinden sich am unteren Ende der Versorgungskapillaren und halten Partikel zurück, die sich bereits im Eluenten, in der Eluentenflasche oder während des Handlings in das System eingetragen haben, bevor sie in die HPLC-Anlage gelangen.
• Blindstopfen: verschließen nicht benötigte Anschlüsse und verhindern einen unkontrollierten Luftaustausch.

Erst das technisch abgestimmte Zusammenspiel dieser Komponenten schafft ein kontrolliert geschlossenes Lösemittelversorgungssystem. Eine HPLC-Safety-Cap mit dem passenden Flaschengewinde ist daher noch keine vollständige Lösung. Ebenso wichtig ist, dass Anzahl und Außendurchmesser der Versorgungskapillaren, Fittings, Durchführungen, Belüftungsventil, Ansaugfilter und Blindstopfen zur jeweiligen Anwendung passen.

Schutz vor Kontamination und Veränderungen der mobilen Phase

Neben der Reduzierung von Lösemitteldämpfen trägt die HPLC-Safety-Cap dazu bei, die vorbereitete Qualität und Zusammensetzung der mobilen Phase während des HPLC-Betriebs möglichst konstant zu halten.

Der notwendige Druckausgleich erfolgt nicht unkontrolliert über eine offene Flaschenöffnung, sondern gezielt über das Belüftungsventil. Die darin integrierte Filtermembran reduziert den Eintrag luftgetragener Partikel mit der nachströmenden Umgebungsluft.

Die reduzierte Verdunstung unterstützt zusätzlich, dass das vorbereitete Mischungsverhältnis der mobilen Phase möglichst erhalten bleibt.

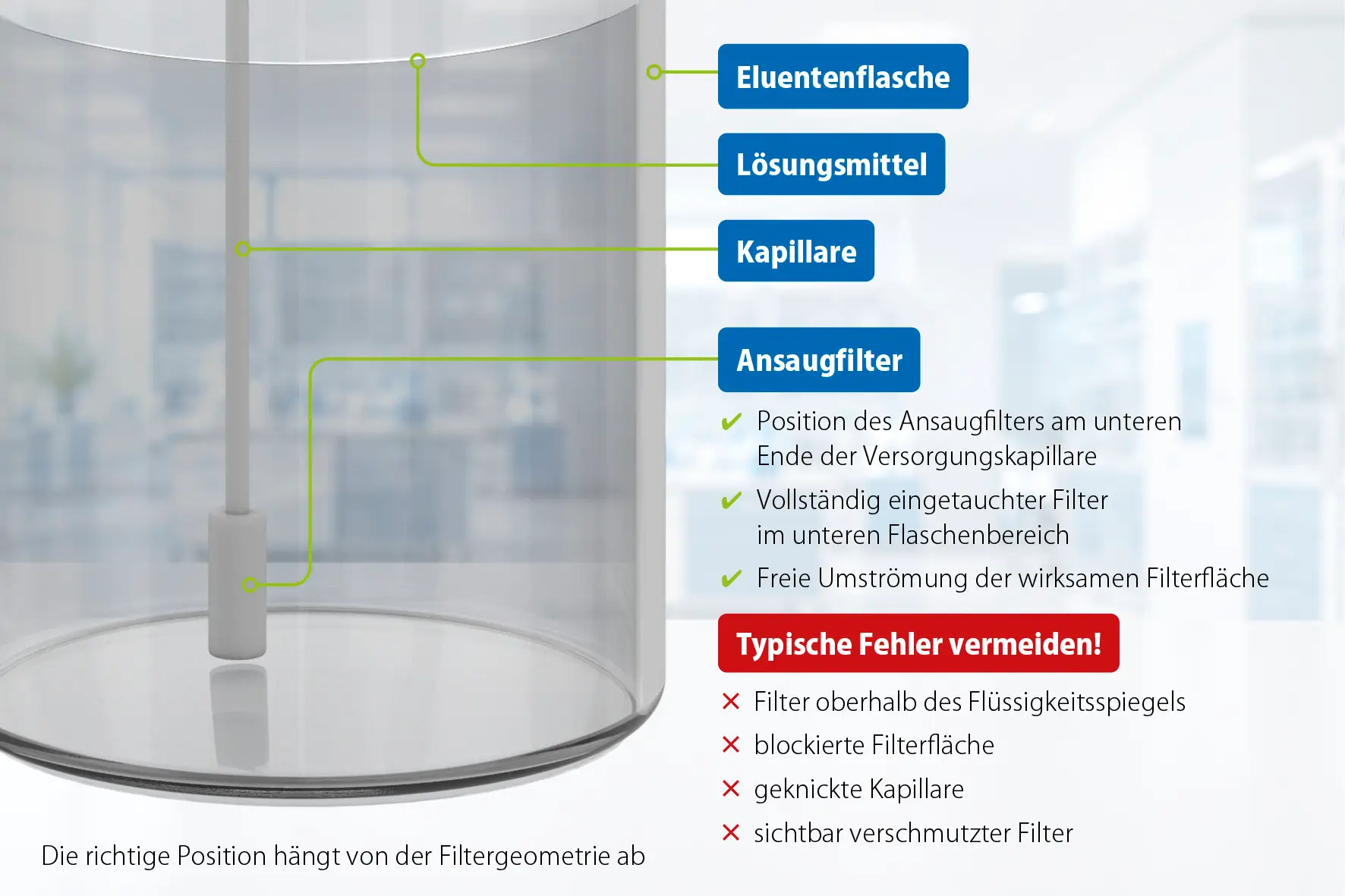

Der Ansaugfilter erfüllt eine ergänzende Funktion. Er hält Partikel zurück, die sich bereits im Eluenten oder in der Eluentenflasche befinden oder während des Handlings in das System eingetragen wurden, bevor sie über die Versorgungskapillare in die HPLC-Anlage gelangen.

Die HPLC-Safety-Cap reinigt die mobile Phase nicht. Sie trägt jedoch dazu bei, Verunreinigungen aus der Laborumgebung, partikuläre Einträge und verdunstungsbedingte Veränderungen zu reduzieren und damit die vorbereitete Qualität der mobilen Phase während der Anwendung möglichst zu erhalten.

Klare und reproduzierbare Systemkonfiguration

Eine fachgerecht konfigurierte HPLC-Safety-Cap strukturiert zugleich die gesamte Lösemittelversorgung. Jede Versorgungskapillare wird über einen definierten Anschluss geführt und sicher fixiert. Nicht benötigte Anschlüsse werden mit Blindstopfen verschlossen, während das Belüftungsventil über den dafür vorgesehenen Anschluss eingebunden wird.

Dies ist insbesondere bei HPLC-Anlagen mit mehreren Eluentenflaschen und Versorgungskapillaren relevant. Eine übersichtliche Leitungsführung erleichtert die Installation, Kontrolle und Wartung und reduziert das Risiko von Verwechslungen, falsch zugeordneten Kapillaren oder unbeabsichtigten Veränderungen an der Konfiguration.

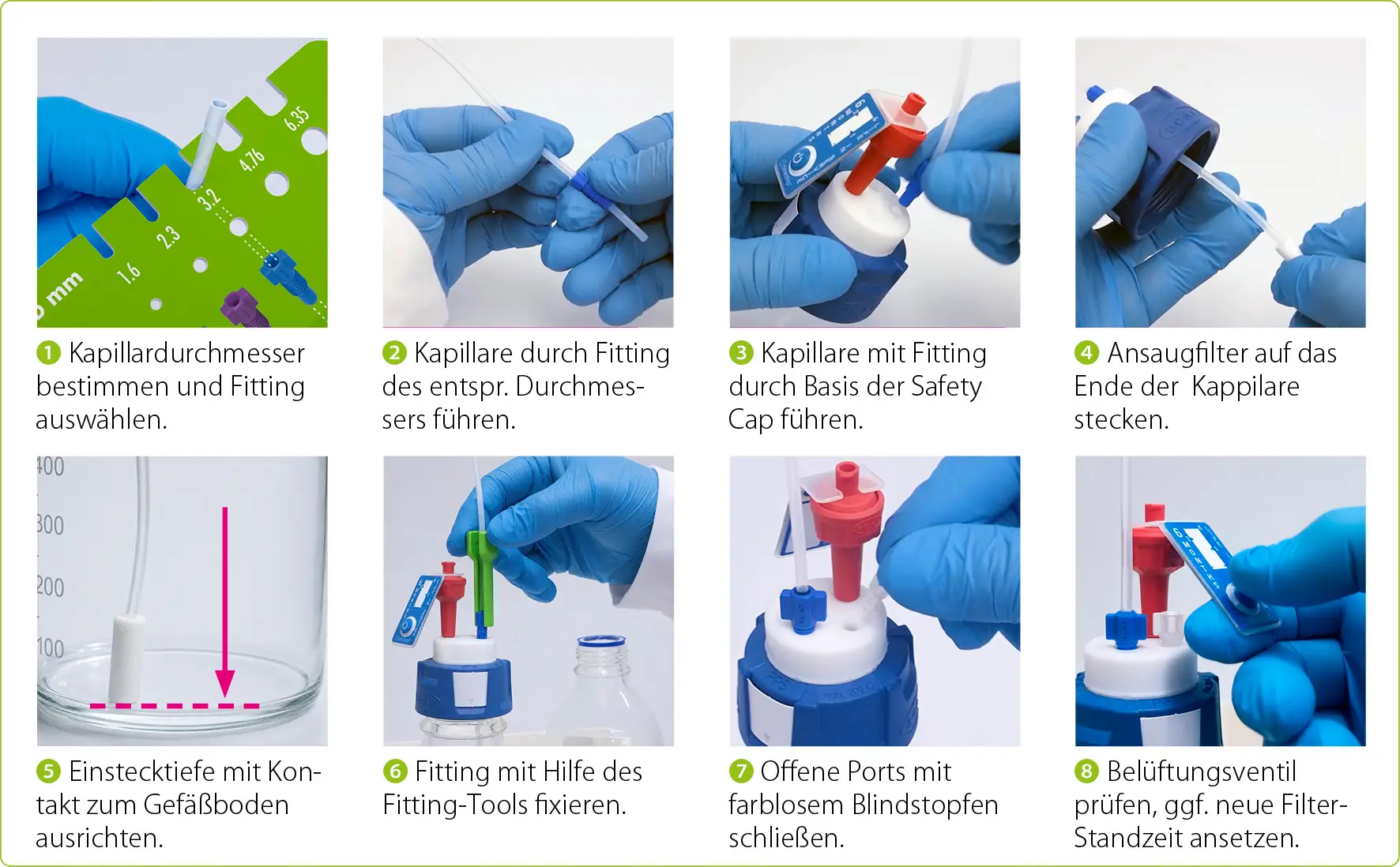

Auch bei einem Flaschenwechsel oder einer erneuten Montage sollte die ursprüngliche Konfiguration eindeutig nachvollziehbar sein. Eine klare Kennzeichnung der Eluentenflaschen und Versorgungskapillaren kann dabei zusätzliche Sicherheit schaffen.

Keine Komponente isoliert betrachten

Die Funktion des Systems hängt nicht allein von der Qualität der HPLC-Safety-Cap ab. Auch eine technisch hochwertige Kappe kann ihre Aufgabe nicht zuverlässig erfüllen, wenn beispielsweise:

• das Flaschengewinde nicht passt
• ein ungeeignetes Fitting verwendet wird
• die Kapillardurchführung nicht zum Außendurchmesser der Versorgungskapillare passt
• ein Anschluss offen bleibt
• das Belüftungsventil fehlt, beschädigt oder nicht funktionsfähig ist
• der Ansaugfilter ungeeignet oder falsch positioniert ist.

Die Auswahl sollte deshalb nicht bei einer einzelnen Artikelnummer beginnen. Zunächst ist die vollständige Systemkonfiguration festzulegen. Erst danach lässt sich bestimmen, welche HPLC-Safety-Cap und welche ergänzenden Komponenten für die jeweilige Anwendung benötigt werden.

3. Eluentenflasche und Flaschengewinde eindeutig bestimmen

Die Auswahl der passenden HPLC-Safety-Cap beginnt bei der Eluentenflasche. Selbst wenn Versorgungskapillaren, Fittings und weitere Komponenten richtig ausgewählt wurden, kann das System nur zuverlässig funktionieren, wenn die Safety Cap exakt zum Flaschengewinde passt.

Flaschentyp und insbesondere Flaschengewinde bestimmen unmittelbar, welche Ausführung der HPLC-Safety-Cap verwendet werden kann.

Welche Eluentenflasche wird verwendet?

In vielen HPLC-Laboren kommen 1-Liter-Laborflaschen aus Glas mit GL 45-Gewinde zum Einsatz. Daneben werden jedoch auch kleinere oder größere Glasflaschen, Kunststoffflaschen sowie spezielle Vorratsbehälter verwendet.

Vor der Auswahl der HPLC-Safety-Cap sollte deshalb zunächst geklärt werden:

• Aus welchem Material besteht die Eluentenflasche?
• Welches Volumen besitzt sie?
• Welches Flaschengewinde ist vorhanden?
• Handelt es sich um eine Standard-Laborflasche oder eine Sonderausführung?
• Soll die bestehende Flasche weiterverwendet oder die Lösemittelversorgung vereinheitlicht werden?

Für die Auswahl ist insbesondere das Flaschengewinde entscheidend. Nur wenn das Innengewinde der HPLC-Safety-Cap und das Außengewinde der Eluentenflasche technisch zusammenpassen, kann die Kappe korrekt montiert und die Flaschenöffnung zuverlässig abgedichtet werden.

Warum die Gewindebestimmung komplexer ist, als sie zunächst erscheint

Für Flaschen- und Behältergewinde existiert kein weltweit einheitlich verwendetes Gewindesystem. Im Labor- und Verpackungsbereich werden unter anderem GL-, S-, DIN-, GPI- und SPI-Gewinde sowie verschiedene herstellerspezifische oder nicht eindeutig normierte Ausführungen verwendet.

Dadurch können Gewinde mit ähnlichem Außendurchmesser unterschiedliche Steigungen, Kerndurchmesser, Gewindeformen oder Gewindelängen besitzen. Umgekehrt können unterschiedliche Gewindebezeichnungen in ihren Abmessungen so nah beieinanderliegen, dass ein Verschluss scheinbar auf das Gewinde passt, obwohl keine eindeutige technische Übereinstimmung besteht.

Die Gewindebezeichnung darf daher nicht allein aus dem Flaschenvolumen, dem Material oder der äußeren Form des Behälters abgeleitet werden. Auch die Aussage „1-Liter-Laborflasche“ reicht für die Auswahl einer HPLC-Safety-Cap nicht aus.

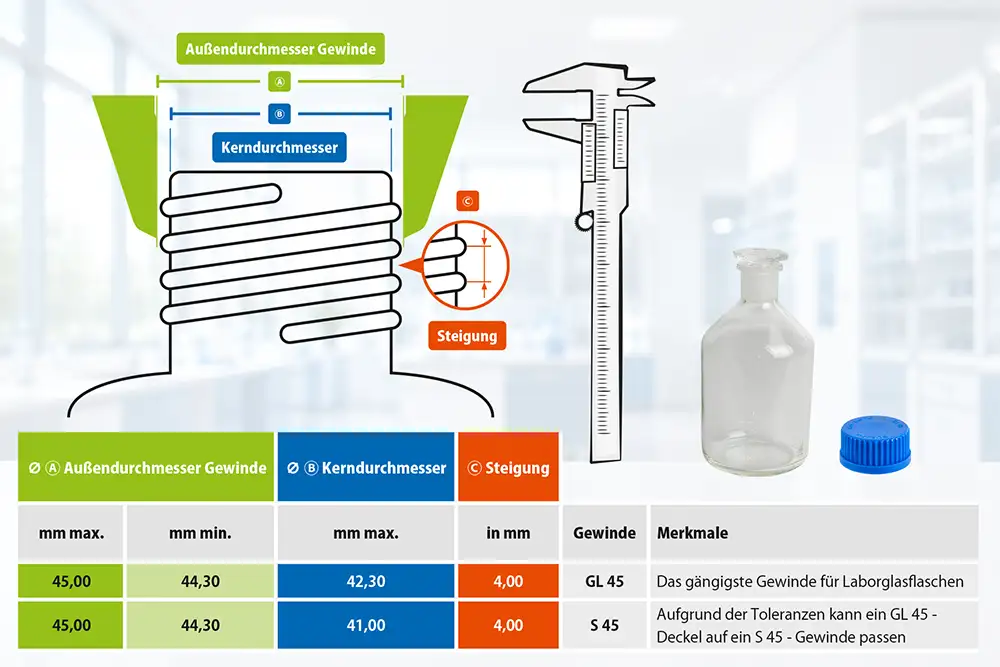

Welche Maße sind für die Gewindebestimmung wichtig?

Für eine möglichst eindeutige Gewindebestimmung sollten mehrere Merkmale gemeinsam betrachtet werden:

• Außendurchmesser des Behältergewindes: größter Durchmesser über die äußeren Gewindegänge
• Kerndurchmesser des Behältergewindes: Durchmesser im Grund der äußeren Gewindegänge beziehungsweise im unteren Bereich des Außengewindes
• Gewindesteigung: Abstand zwischen zwei aufeinanderfolgenden Gewindegängen
• Gewindelänge und Gewindeausführung: insbesondere bei Gewinden mit kurzer und langer Variante
• Gewindeform: beispielsweise GL-, S- oder GPI-Ausführung

Zur Messung von Außen- und Kerndurchmesser sollte möglichst eine Schieblehre verwendet werden. Der Außendurchmesser allein reicht für eine belastbare Zuordnung häufig nicht aus. Auch die Gewindegröße allein reicht für die Identifikation eines Flaschengewindes nicht aus.

Beispielsweise besitzen GL 32 und S 32 einen sehr ähnlichen Außendurchmesser. Sie unterscheiden sich jedoch unter anderem in der Gewindesteigung. Auch GL 45 und S 45 liegen bei ihren Abmessungen nah beieinander. Aufgrund von Fertigungstoleranzen kann sich ein Verschluss unter Umständen sogar auf ein nicht exakt passendes Gewinde aufschrauben lassen.

Weitere leicht zu verwechselnde Ausführungen sind beispielsweise S 50 und S 51. Bei GPI 38 werden außerdem eine kurze Ausführung 38-400 und eine längere Ausführung 38-430 unterschieden. Außendurchmesser und Steigung können dabei übereinstimmen, während sich die Gewindelänge beziehungsweise die Ausführung unterscheidet.

Diese Beispiele zeigen: Ob sich eine Kappe aufschrauben lässt, ist noch kein ausreichender Nachweis für eine technisch korrekte Gewindeverbindung.

Flaschengewinde systematisch bestimmen

Die Gewindebestimmung sollte schrittweise erfolgen.

1. Vorhandene Angaben prüfen

Zunächst sollten Kennzeichnungen auf der Flasche, Angaben auf dem Originalverschluss, Artikelnummern sowie Produktunterlagen des Behälterherstellers geprüft werden. Auch eingeprägte Bezeichnungen im bisherigen Deckel können erste Hinweise liefern.

Solche Angaben dienen jedoch nur als Orientierung. Eine eingeprägte Zahl im Originalverschluss muss nicht zwingend der tatsächlichen Gewindebezeichnung entsprechen.

2. Außen- und Kerndurchmesser messen

Der Außendurchmesser und der Kerndurchmesser des Behältergewindes sollten möglichst mit einer Schieblehre ermittelt werden. Die Messwerte können anschließend mit der SCAT-Tabelle zur Gewindebestimmung verglichen werden.

3. Steigung und Gewindeausführung vergleichen

Sind aufgrund des gemessenen Durchmessers mehrere Gewinde möglich, müssen zusätzlich Gewindesteigung, Gewindelänge und sichtbare Gewindeform berücksichtigt werden. Gerade bei sehr ähnlichen Gewinden ist dieser Vergleich entscheidend.

4. Fertigungstoleranzen berücksichtigen

Die angegebenen Maße sind Richtwerte. Je nach Behälterhersteller können die tatsächlichen Abmessungen aufgrund von Fertigungstoleranzen von den Tabellenwerten abweichen. Eine geringe Differenz zwischen Messwert und Referenzmaß bedeutet daher nicht automatisch, dass es sich um ein anderes Gewinde handelt.

Bei Unsicherheit Behälter oder Verschluss prüfen lassen

Aufgrund der Vielzahl unterschiedlicher Gewindesysteme, ähnlicher Abmessungen und herstellerabhängiger Fertigungstoleranzen lässt sich ein Flaschen- oder Behältergewinde nicht immer eindeutig anhand von Messwerten oder Fotos bestimmen.

Bestehen nach der Messung weiterhin Zweifel, sollte die Auswahl der HPLC-Safety-Cap nicht auf einer Schätzung beruhen. Kunden können SCAT Europe deshalb den vorhandenen Behälter oder den dazugehörigen Originalverschluss zur Prüfung zusenden.

Anhand des Musters lässt sich feststellen, welche Gewindeausführung tatsächlich vorliegt und welche HPLC-Safety-Cap beziehungsweise welcher Gewindeadapter dazu passt.

Gerade bei Sondergewinden, älteren Behältern, nicht eindeutig gekennzeichneten Verschlüssen oder sehr ähnlichen Gewindeausführungen bietet diese Prüfung eine verlässliche Grundlage für die Auswahl.

Typische Gewinde bei HPLC-Eluentenflaschen

Welche Gewinde in der Praxis am häufigsten vorkommen, hängt stark vom Flaschenhersteller und der verwendeten Eluentenflasche ab.

Bei klassischen Laborglasflaschen sind GL-Gewinde weit verbreitet. GL 45 ist das gängigste Gewinde für Laborglasflaschen. Abhängig von Flaschengröße, Hersteller und Anwendung kommen jedoch auch andere Ausführungen infrage, beispielsweise:

GL 28, GL 32, GL 38 beziehungsweise GPI 38-400, GPI 38-430, GL 40, S 40/41, S 45, weitere Sonder- und Herstellergewinde

Die Angabe eines Flaschenherstellers oder einer Marke kann bei der Bestimmung hilfreich sein, ersetzt aber nicht die technische Prüfung. Ein Hersteller kann unterschiedliche Behälterserien und Gewindetypen einsetzen.

Warum ein unpassendes Gewinde problematisch ist

Eine HPLC-Safety-Cap darf sich nicht nur scheinbar auf die Flasche aufschrauben lassen. Gewinde, Dichtung und Flaschenöffnung müssen so zusammenpassen, dass die Kappe gerade, vollständig und ohne übermäßigen Kraftaufwand montiert werden kann.

Bei einer ungeeigneten Kombination können unter anderem folgende Probleme auftreten:

• Die Safety Cap lässt sich nur teilweise aufschrauben.
• Die Kappe sitzt schräg oder mechanisch verspannt.
• Die Dichtung liegt nicht vollständig auf der Flaschenöffnung auf.
• Das System ist nicht zuverlässig gegen einen unkontrollierten Luft- und Dampfaustausch abgedichtet.
• Das Flaschengewinde oder die Safety Cap kann beschädigt werden.

Eine scheinbar passende Verbindung kann sich beim Flaschenwechsel oder während des Betriebs lösen. Eine schwergängige Montage sollte deshalb nicht durch erhöhten Kraftaufwand ausgeglichen werden. Lässt sich die HPLC-Safety-Cap nicht gleichmäßig und ohne Verkanten montieren, müssen Gewindegröße und Gewindeausführung erneut geprüft werden.

Wann ist ein Gewindeadapter sinnvoll?

Für Flaschen oder Behälter mit abweichenden Gewinden stehen Gewindeadapter zur Verfügung. Sie ermöglichen es, eine HPLC-Safety-Cap auch auf einer Eluentenflasche zu verwenden, für deren Gewinde kein unmittelbar passender Kappenaufschraubung vorhanden ist.

Ein Gewindeadapter kann beispielsweise sinnvoll sein, wenn:

• eine vorhandene Spezialflasche weiterverwendet werden soll
• der Flaschentyp aus methodischen oder betrieblichen Gründen vorgegeben ist
• verschiedene Flaschengewinde innerhalb eines Labors vereinheitlicht werden sollen
• keine direkt passende HPLC-Safety-Cap verfügbar ist.

Grundsätzlich sollte jedoch eine direkt zum Flaschengewinde passende HPLC-Safety-Cap bevorzugt werden. Jede zusätzliche Verbindung erhöht die Komplexität des Systems und schafft eine weitere Stelle, an der Gewinde, Passform und Dichtung korrekt ausgeführt sein müssen.

Ein Gewindeadapter sollte daher gezielt und nur dann eingesetzt werden, wenn er technisch erforderlich oder betrieblich sinnvoll ist.

Flaschengeometrie und Einbausituation mitprüfen

Neben dem Gewinde sollte auch die praktische Einbausituation berücksichtigt werden. Eine HPLC-Safety-Cap benötigt zusammen mit Belüftungsventil, Fittings und Versorgungskapillaren ausreichend Platz oberhalb und seitlich der Eluentenflasche.

Zu prüfen sind insbesondere:

• verfügbare Höhe im Lösemittelschrank oder auf der HPLC-Anlage
• Abstand zu weiteren Eluentenflaschen
• spannungsfreie Führung der Versorgungskapillaren
• sichere und standsichere Position der Flasche
• gute Zugänglichkeit für Flaschenwechsel, Kontrolle und Wartung.

Eine technisch passende Gewindeverbindung allein reicht nicht aus, wenn die vollständig montierte HPLC-Safety-Cap im vorgesehenen Aufbau keinen ausreichenden Platz findet oder die Versorgungskapillaren stark gebogen beziehungsweise unter Spannung geführt werden müssen.

Vor der Auswahl einer HPLC-Safety-Cap sollten daher insbesondere folgende Fragen beantwortet werden:

• Welcher Flaschentyp wird verwendet?
• Welches Volumen und welches Material besitzt die Eluentenflasche?
• Welche Gewindebezeichnung ist auf Flasche oder Originalverschluss angegeben?
• Welche Werte wurden für Außen- und Kerndurchmesser gemessen?
• Welche Gewindesteigung und Gewindeausführung liegen vor?
• Ist das Gewinde eindeutig bestimmt oder bestehen mehrere mögliche Zuordnungen?
• Ist eine direkt passende HPLC-Safety-Cap verfügbar?
• Wird ein Gewindeadapter benötigt?
• Kann die vollständig montierte Safety Cap spannungsfrei und gut zugänglich eingesetzt werden?
• Sollte der Behälter beziehungsweise der Originalverschluss zur Prüfung an SCAT Europe gesendet werden?
• Soll die vorhandene Flaschenlandschaft langfristig vereinheitlicht werden?

4. Werkstoffe im Medienweg auswählen: von der Eluentenflasche bis zur Versorgungskapillare

In diesem Kapitel erfahren Sie:

• wann Borosilikatglas eingesetzt wird
• wann PE-HD sinnvoll ist
• warum PTFE der etablierte Standard ist
• wann PEEK Vorteile bietet
• worauf bei PFAS-sensitiven Anwendungen zu achten ist.

Nach der Bestimmung von Flaschentyp und Flaschengewinde stellt sich die nächste Frage: Aus welchen Werkstoffen sollen die medienberührenden Komponenten der HPLC-Lösemittelversorgung bestehen?

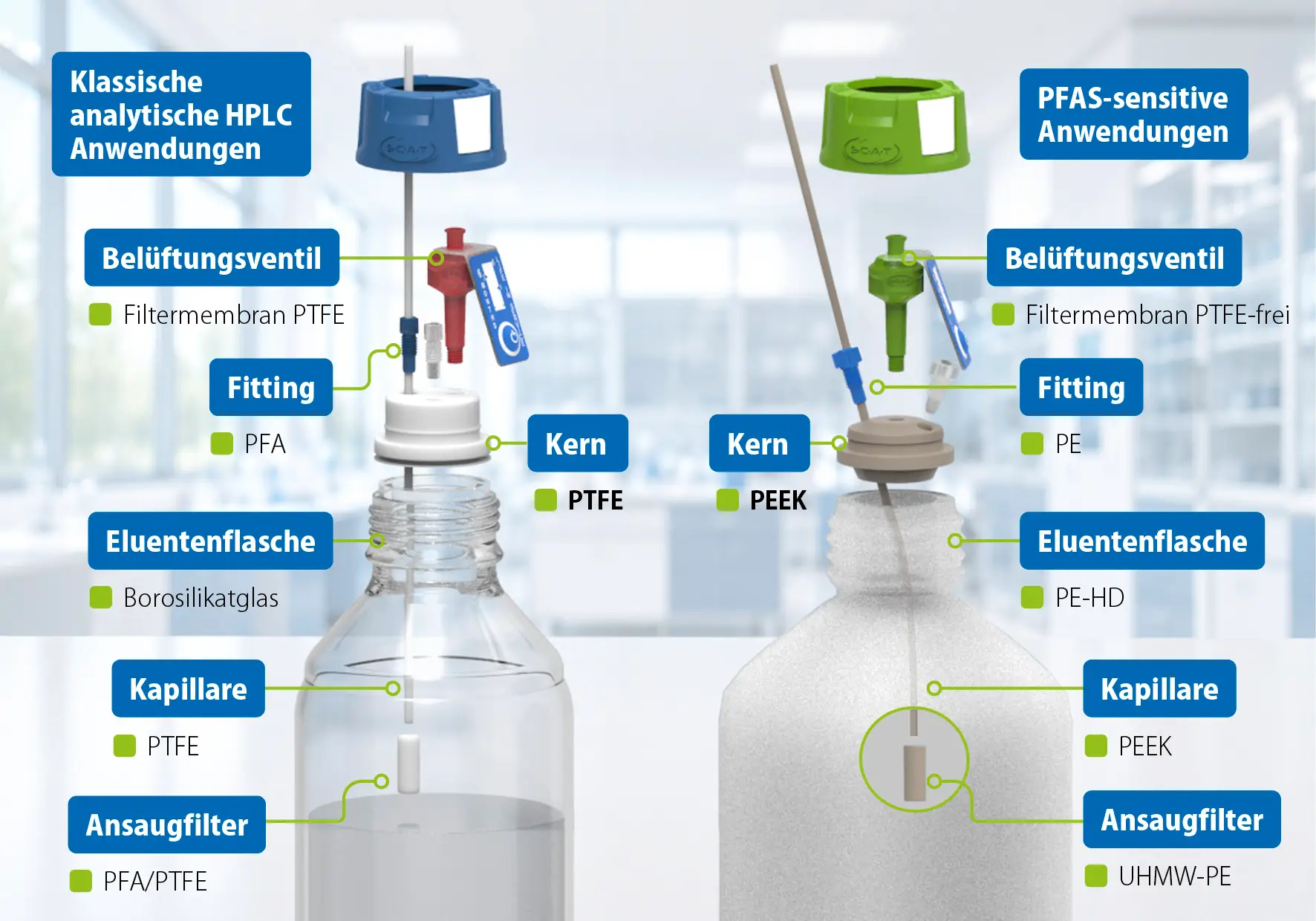

Der Medienweg beginnt bereits in der Eluentenflasche. Als medienberührend gelten alle Bauteile und Oberflächen, die unmittelbar mit dem Eluenten oder der daraus entstehenden lösemittelhaltigen Gasphase in Kontakt kommen. Dazu gehören je nach Ausführung insbesondere:

• die Eluentenflasche
• der medienberührende Kern der HPLC-Safety-Cap
• Versorgungskapillaren
• Fittings und Kapillardurchführungen
• Ansaugfilter
• Dichtungen und weitere Anschlusselemente
• gegebenenfalls Komponenten des Belüftungssystems.

Der äußere Kappenkörper kann aus einem anderen Werkstoff, beispielsweise Polypropylen, bestehen. Für die chemische und analytische Bewertung sind vor allem die Komponenten relevant, die unmittelbar mit dem Eluenten oder der lösemittelhaltigen Gasphase in Kontakt kommen.

Die Werkstoffauswahl darf deshalb nicht auf ein einzelnes Bauteil beschränkt werden. Entscheidend ist, dass alle medienberührenden Komponenten chemisch und analytisch zur jeweiligen Anwendung passen.

Warum die Materialauswahl wichtig ist

Die medienberührenden Werkstoffe stehen während des HPLC-Betriebs dauerhaft oder regelmäßig mit Lösemitteln, Puffern und Additiven in Kontakt. Dabei sind insbesondere zwei Anforderungen zu unterscheiden:

Chemische Beständigkeit: Der Werkstoff darf durch den Eluenten nicht unzulässig quellen, verspröden, sich verformen oder anderweitig geschädigt werden.

Analytische Eignung: Aus dem Werkstoff dürfen möglichst keine Bestandteile in die mobile Phase gelangen, die empfindliche Analysen beeinflussen. Ebenso sollten unerwünschte Adsorptions- und Desorptionseffekte möglichst gering sein.

Als Extractables werden Bestandteile bezeichnet, die sich unter definierten Prüfbedingungen aus einem Werkstoff herauslösen lassen. Leachables sind Stoffe, die unter den tatsächlichen Anwendungsbedingungen in das Medium übergehen. Für eine klassische Routineanalytik können daher andere Anforderungen gelten als für eine hochsensitive Spuren-, Metallionen- oder PFAS-Analytik.

Werkstoff der Eluentenflasche auswählen

Borosilikatglas als Standard

Für klassische HPLC-Anwendungen haben sich Laborflaschen aus Borosilikatglas als Standard etabliert. Borosilikatglas ist formstabil, transparent und gegenüber zahlreichen typischen HPLC-Eluenten chemisch beständig. Der Füllstand lässt sich von außen kontrollieren, und die Flaschen sind in den üblichen Volumina und Gewindegrößen verfügbar.

Insbesondere 1-Liter-Laborflaschen aus Borosilikatglas mit GL 45-Gewinde sind in vielen Laboren weit verbreitet. Für die meisten klassischen HPLC-Anwendungen ist Borosilikatglas deshalb die bewährte Standardlösung.

PE-HD-Flaschen für PFAS-sensitive Anwendungen

Bei PFAS-sensitiven Anwendungen kann eine geeignete, nicht fluorierte Eluentenflasche aus PE-HD sinnvoll sein. PE-HD ist fluorfrei und gehört nicht zur Stoffgruppe der PFAS. Voraussetzung ist, dass der Behälter nicht fluoriert wurde und keine fluorhaltigen Beschichtungen oder sonstigen fluorierten Komponenten verwendet werden.

Glasoberflächen können PFAS-Verbindungen adsorbieren, die bereits in einer Lösung oder auf der Behälteroberfläche vorhanden sind. Solche Wechselwirkungen können im Spurenbereich die Wiederfindung und Reproduzierbarkeit beeinflussen. Unter veränderten Bedingungen können zuvor gebundene PFAS-Verbindungen außerdem wieder freigesetzt werden.

Adsorption allein erzeugt jedoch keine PFAS-Kontamination. Damit PFAS aus einer Behälteroberfläche in einen ursprünglich PFAS-freien Eluenten übergehen können, müssen entsprechende Rückstände bereits vorhanden sein. Mögliche Eintragsquellen sind unter anderem Herstellung, Reinigung, Verpackung, Verschlusskomponenten, Lagerung, vorherige Nutzung und Handhabung im Labor.

Auch Kunststoffbehälter können durch Herstellung, Lagerung oder Handhabung mit PFAS-Spuren belastet werden. Eine PE-HD-Flasche allein garantiert daher keine PFAS-freie Lösemittelversorgung. Für PFAS-sensitive Anwendungen muss der vollständige relevante Medienweg aus geeigneten PFAS-freien Komponenten bestehen und über Blindwerte beziehungsweise Systemblanks kontrolliert werden.

Für klassische HPLC-Methoden bleibt Borosilikatglas die bewährte Standardlösung. Bei PFAS-sensitiven Anwendungen kann eine qualifizierte, nicht fluorierte PE-HD-Flasche die geeignetere Alternative sein, weil sie einen fluorfreien Medienweg unterstützt und glasbedingte Adsorptionseffekte reduziert.

Weitere Behälterwerkstoffe

Neben Borosilikatglas und PE-HD können für besondere Anwendungen weitere Werkstoffe eingesetzt werden:

• Edelstahl: geeignet für größere präparative, industrielle oder prozessnahe Systeme. Zu beachten sind spezielle Anschlusstechniken, Reinigungs- und Validierungsaufwand, mögliche Korrosion, Metallioneneinträge und Wechselwirkungen metallaffiner Analyten.
• Polypropylen: fluorfrei, bruchfest und gegenüber vielen wässrigen Medien beständig. Die Eignung hängt jedoch vom organischen Lösemittelanteil, der Temperatur, der Kontaktzeit und möglichen Extractables/Leachables ab.
• PFA oder FEP: chemisch sehr beständig, aber als Fluorpolymere nicht für konsequent PFAS-freie Versorgungssysteme geeignet.
• Quarz- und Spezialglas: technisch möglich, aufgrund höherer Kosten, geringerer Standardisierung und eingeschränkter Verfügbarkeit für die übliche HPLC-Eluentenversorgung jedoch von untergeordneter Bedeutung.

PTFE als Standard für klassische HPLC-Anwendungen

PTFE, Polytetrafluorethylen, gehört zu den etablierten Werkstoffen in der HPLC-Labortechnik. Der Werkstoff besitzt eine sehr breite chemische Beständigkeit gegenüber zahlreichen organischen Lösemitteln, Säuren und Basen. Gleichzeitig ist PTFE weitgehend inert und weist eine geringe Oberflächenenergie auf.

Diese Eigenschaften machen PTFE für klassische HPLC-Anwendungen zum bewährten Standard, insbesondere für:

• den medienberührenden Kern der HPLC-Safety-Cap
• Versorgungskapillaren
• Fittings und Kapillardurchführungen
• weitere medienberührende Komponenten des Versorgungssystems.

PTFE bietet eine breite chemische Sicherheitsreserve und ist auch bei wechselnden Methoden und unterschiedlichen typischen HPLC-Eluenten in vielen Fällen zuverlässig einsetzbar. SCAT Europe verwendet PTFE deshalb bei klassischen HPLC-Safety-Caps als Standardwerkstoff im medienberührenden Bereich.

Warum PE als Safety-Cap-Kern nicht mit PTFE gleichzusetzen ist

Bei einfachen oder stark kostenoptimierten Kappensystemen können medienberührende Kerne aus PE eingesetzt werden. PE ist gegenüber vielen Medien grundsätzlich beständig. Seine Eignung hängt jedoch stärker von der konkreten Materialqualität, dem verwendeten Eluenten, der Temperatur und der Dauer des Kontakts ab.

Je nach Anwendung können folgende Effekte relevant werden:

• Quellung oder Veränderung der Materialeigenschaften
• Versprödung oder Verformung
• erhöhte Durchlässigkeit gegenüber bestimmten Lösemitteln
• mögliche Extractables/Leachables.

PE ist nicht grundsätzlich für alle HPLC-Anwendungen ungeeignet. Als Werkstoff eines dauerhaft medienberührenden Safety-Cap-Kerns bietet es jedoch nicht dieselbe breite chemische Sicherheitsreserve wie PTFE. SCAT Europe setzt PE daher nicht als Ersatz für PTFE beim medienberührenden Kern einer klassischen HPLC-Safety-Cap ein.

Diese Einordnung darf nicht pauschal auf jedes PE-Bauteil übertragen werden. In der PFAS-freien GreenLine-Konfiguration wird PE gezielt für Fittings und Blindstopfen eingesetzt. Dort erfüllt der Werkstoff eine andere mechanische und analytische Funktion als der Kern der HPLC-Safety-Cap. Ebenso ist PE-HD als Werkstoff einer Eluentenflasche separat zu bewerten.

Praxisregel: Werkstoffe müssen immer bauteil- und anwendungsbezogen beurteilt werden. Die Bewertung eines Safety-Cap-Kerns lässt sich nicht ohne Weiteres auf Fittings, Blindstopfen oder Eluentenflaschen übertragen.

PEEK für PFAS-sensitive und bewusst fluorfreie Anwendungen

PEEK ist ein hochleistungsfähiger, PFAS-freier Thermoplast. Für die HPLC-Lösemittelversorgung bietet PEEK insbesondere zwei unterschiedliche Vorteile.

Analytischer Grund: PFAS-sensitive Anwendungen

In der PFAS-Analytik hilft ein konsequent PFAS-freier Medienweg, mögliche fluorhaltige Stoffeinträge und unerwünschte Hintergrundsignale zu reduzieren. PEEK kann dabei PTFE insbesondere beim Safety-Cap-Kern und bei Versorgungskapillaren ersetzen.

Eine typische PFAS-freie SCAT-Werkstoffkombination umfasst:

• qualifizierte, nicht fluorierte PE-HD-Eluentenflasche
• HPLC-Safety-Cap mit PEEK-Kern
• PEEK-Versorgungskapillaren
• PE-Fittings und PE-Blindstopfen
• PFAS-freies GreenLine-Belüftungsventil
• Ansaugfilter aus UHMW-PE.

Eine einzelne PEEK-Komponente oder eine PE-HD-Flasche macht noch kein vollständig PFAS-freies Versorgungssystem. Auch Werkstoffreinheit, Herstellung, Verpackung, Reinigung, vorherige Nutzung und Handhabung können mögliche Hintergrundsignale beeinflussen. Das vollständige System sollte deshalb über Blindwerte beziehungsweise Systemblanks kontrolliert werden.

Materialstrategischer Grund: fluorierte Werkstoffe reduzieren

PEEK kann auch unabhängig von einer konkreten PFAS-Analyse eingesetzt werden, wenn ein Labor fluorierte Werkstoffe im Medienweg bewusst reduzieren möchte. Sofern die chemische Beständigkeit gegenüber den eingesetzten Eluenten gegeben ist, bietet PEEK eine nachweisbare PFAS-freie Alternative zu PTFE.

Daraus folgt nicht, dass PEEK grundsätzlich umweltfreundlicher als PTFE ist. Für eine vollständige Umweltbewertung müssten Herstellung, Energieeinsatz, Lebensdauer, Wiederverwendung und Entsorgung über den gesamten Lebenszyklus verglichen werden. Belastbar ist jedoch die Aussage, dass PEEK den Einsatz fluorierter Werkstoffe im relevanten Medienweg reduziert.

PTFE und PEEK richtig einordnen

PTFE und PEEK sind etablierte Werkstoffe für die HPLC-Lösemittelversorgung, erfüllen jedoch unterschiedliche Anforderungen.

PEEK ist für zahlreiche typische Eluenten und Additive geeignet, darunter Wasser, Methanol, Acetonitril, übliche Puffersysteme, verdünnte organische Säuren und niedrig konzentrierte chromatographische Additive.

Chemische Grenzen können insbesondere bei ungewöhnlich aggressiven, stark oxidierenden oder hoch konzentrierten sauren Medien bestehen. Auch bei ungewöhnlich hohen TFA-Konzentrationen, erhöhten Temperaturen oder langen Kontaktzeiten sollte die Beständigkeit anwendungsbezogen geprüft werden.

PEEK ist damit nicht pauschal besser als PTFE. Entscheidend ist, welcher Werkstoff die chemischen, analytischen und materialstrategischen Anforderungen der konkreten Anwendung erfüllt.

PTFE im Rahmen der PFAS-Diskussion einordnen

PTFE gehört zu den Fluorpolymeren und wird nach breiten Definitionen der Stoffgruppe der PFAS zugerechnet. Es ist jedoch nicht mit niedermolekularen PFAS wie PFOA oder PFOS gleichzusetzen. Als hochmolekulares, weitgehend inertes Fluorpolymer besitzt PTFE andere Eigenschaften hinsichtlich Löslichkeit, Mobilität und Bioverfügbarkeit.

Die PFAS-Diskussion um PTFE betrifft deshalb nicht nur die Verwendung des fertigen Bauteils, sondern insbesondere Herstellung, mögliche fluorierte Verarbeitungshilfsmittel, Emissionen, Verunreinigungen, Entsorgung und den langfristigen Verbleib fluorhaltiger Materialien.

Für klassische HPLC-Anwendungen bleibt PTFE aufgrund seiner chemischen Beständigkeit ein bewährter Standard. Für PFAS-sensitive oder bewusst fluorfreie Anwendungen ermöglicht PEEK dagegen eine geeignete alternative Werkstoffstrategie.

Werkstoffe als vollständiges System prüfen

Vor der Auswahl sollten alle Komponenten entlang des relevanten Medienwegs gemeinsam bewertet werden:

• Eluentenflasche
• medienberührender Kern der HPLC-Safety-Cap
• Fittings und Kapillardurchführungen
• Versorgungskapillaren
• Ansaugfilter
• Dichtungen und weitere Anschlüsse
• gegebenenfalls Komponenten des Belüftungssystems.

Dabei sind insbesondere zu prüfen:

• chemische Beständigkeit
• Adsorptions- und Desorptionseffekte
• mögliche Extractables/Leachables
• mögliche analytische Hintergrundsignale
• Werkstoffreinheit und Herstellungsqualität
• vorherige Verwendung und Reinigung
• Eignung für die konkrete Methode.

Werkstoffe für Eluentenflaschen im Vergleich

Eluentenflaschen und Lösemittelbehälter

Werkstoffe für Kern, Kapillaren und Anschlusselemente im Vergleich

Auswahlfragen zur Werkstoffkonfiguration

Vor der Auswahl sollten insbesondere folgende Fragen beantwortet werden:

• Welche Eluenten, Puffer und Additive werden eingesetzt?
• Handelt es sich um Routine-, Spuren-, PFAS-, Metallionen- oder andere besonders sensitive Analytik?
• Müssen sämtliche relevanten medienberührenden Komponenten PFAS-frei ausgeführt sein?
• Sind Flasche, Kern, Kapillaren, Fittings, Blindstopfen, Ventil und Ansaugfilter als System aufeinander abgestimmt?
• Wurde die chemische Beständigkeit für die konkrete Anwendung geprüft?
• Sind Blindwerte oder Systemblanks zur Kontrolle möglicher Hintergrundsignale erforderlich?

5. Versorgungskapillaren und Fittings richtig auswählen

Die Auswahl einer HPLC-Safety-Cap wirkt zunächst einfach. In der Praxis müssen jedoch zahlreiche Details zusammenpassen: Anzahl, Werkstoff und Abmessungen der Versorgungskapillaren, Fittings, Anschlussgewinde, Ansaugfilter, Leitungsführung und die eindeutige Zuordnung der Eluentenflaschen.

Viele Probleme werden erst bei der Installation oder beim Flaschenwechsel sichtbar. Ein unpassendes Fitting, ein offen gelassener Anschluss oder eine ungeeignete Gewindebohrung kann dazu führen, dass die HPLC-Safety-Cap ihre Funktion als kontrolliert geschlossenes Versorgungssystem nicht erfüllt.

Die SCAT HPLC-Safety-Caps wurden deshalb aus typischen Situationen der Laborpraxis heraus entwickelt. Farbcodierte Fittings, die vollständige Ausstattung der analytischen Anschlüsse, mitgelieferte Blindstopfen, austauschbare Beschriftungsfelder und der frei drehende Kern bilden ein aufeinander abgestimmtes System. Details, die bei einem oberflächlichen Produktvergleich kaum auffallen, können für eine sichere und unmittelbar einsatzbereite Installation entscheidend sein.

Die Auswahl in fünf Schritten

Für die Konfiguration der Lösemittelversorgung sind fünf Fragen zu klären:

• Welche Eluenten müssen mit welchem Volumenstrom gefördert werden?
• Wie viele Ansaugleitungen führen aus der jeweiligen Eluentenflasche zur HPLC-Anlage?
• Aus welchem Werkstoff sollen die Versorgungskapillaren bestehen?
• Welche Außen- und Innendurchmesser sowie welche Kapillarlängen werden benötigt?
• Welche HPLC-Safety-Cap, Fittings und Ansaugfilter passen zu dieser Konfiguration?

Eine isokratische Methode mit einer fertig gemischten mobilen Phase stellt andere Anforderungen als ein binäres oder quaternäres Gradientensystem mit mehreren getrennten Eluenten. Zusätzlich sind die Vorgaben des HPLC-Herstellers und die Abmessungen vorhandener Ansaugleitungen zu berücksichtigen.

Der Außendurchmesser der Kapillare bestimmt die mechanische Verbindung mit dem Fitting. Der Innendurchmesser beeinflusst Strömungswiderstand, Leitungsvolumen und möglichen Volumenstrom. Die Länge muss eine spannungsfreie Verbindung zwischen Eluentenflasche und HPLC-Anlage ermöglichen.

Werkstoff der Versorgungskapillare: PTFE oder PEEK?

Innerhalb eines HPLC-Systems können Leitungen aus unterschiedlichen Werkstoffen bestehen. Auf der Hochdruckseite oder bei speziellen Anwendungen kommen beispielsweise Edelstahl oder Fused Silica zum Einsatz.

Für die hier betrachtete Lösemittelversorgung zwischen Eluentenflasche und HPLC-Pumpe sind vor allem PTFE und PEEK relevant.

PTFE ist die bewährte Standardlösung für klassische HPLC-Anwendungen. Der Werkstoff besitzt eine breite chemische Beständigkeit und lässt sich aufgrund seiner Flexibilität gut verlegen.

PEEK ist PFAS-frei. Es wird insbesondere eingesetzt, wenn fluorierte Werkstoffe im Medienweg vermieden werden sollen. PEEK ist formstabiler und mechanisch fester, jedoch auch steifer als PTFE.

Für typische HPLC-Eluenten ist PEEK in der Regel geeignet. Bei stark oxidierenden, ungewöhnlich aggressiven oder hoch konzentrierten Medien sollte die Beständigkeit konkret geprüft werden. Die ausführliche Werkstoffbewertung ist in Kapitel 4 dargestellt.

Praxisregel: PTFE ist die Standardlösung für klassische HPLC-Anwendungen. PEEK wird insbesondere für PFAS-sensitive oder bewusst fluorfreie Anwendungen gewählt.

Anzahl der Anschlüsse und Safety-Cap-Größe festlegen

Maßgebend ist die Anzahl der Ansaugleitungen, die aus der jeweiligen Eluentenflasche zum HPLC-System geführt werden.

Eine Eluentenflasche kann:

• einen Pumpenkanal versorgen
• mehrere Pumpenkanäle mit demselben Eluenten versorgen
• mehrere HPLC-Geräte versorgen
• zusätzliche Ansaugleitungen für besondere Anwendungen aufnehmen.

Bei einem binären Gradientensystem werden beispielsweise Eluent A und Eluent B getrennt bereitgestellt. Ein quaternäres System kann entsprechend mit den Eluenten A bis D arbeiten.

Die Typenbezeichnung der SCAT HPLC-Safety-Cap gibt die Anzahl der Kapillardurchführungen an: Safety Cap I, II, III, IV oder VI besitzen entsprechend einen, zwei, drei, vier oder sechs Anschlüsse.

Alle drei Standardgrößen für jeden Anschluss

Welche Fittinggröße benötigt wird, richtet sich nach dem tatsächlichen Außendurchmesser der Versorgungskapillare. Kapillaren mit 2,3 und 3,2 mm Außendurchmesser sind weit verbreitet; je nach HPLC-System werden jedoch auch Kapillaren mit 1,6 mm eingesetzt.

Damit stehen bei einer Safety Cap VI insgesamt 18 Fittings zur Verfügung. Gleichzeitig können bei Verwendung nur einer Versorgungskapillare die fünf übrigen Anschlüsse sicher verschlossen werden.

Der Kapillaraußendurchmesser muss bei der Bestellung einer analytischen SCAT HPLC-Safety-Cap nicht auf eine einzelne Fittinggröße festgelegt werden, da für jeden Anschluss alle drei Standardgrößen mitgeliefert werden. Die maximal benötigte Anzahl der Kapillaranschlüsse muss dagegen vor der Auswahl der Safety Cap bekannt sein. Das passende Fitting wird bei der Installation ausgewählt; nicht benötigte Anschlüsse werden mit Blindstopfen verschlossen.

Bei einzelnen Marktangeboten gehört dagegen ausschließlich ein Fitting für 3,2-mm-Kapillaren zum Lieferumfang. Werden 1,6 oder 2,3 mm benötigt, müssen passende Fittings separat beschafft werden. Da Ersatzfittings häufig nur in Verpackungseinheiten erhältlich sind, können zusätzlicher Aufwand, Verzögerungen und Kosten entstehen.

Ein aussagekräftiger Produktvergleich muss deshalb neben Kappengewinde und Anschlusszahl auch folgende Punkte berücksichtigen:

• mitgelieferte Fittinggrößen
• Anzahl der Fittings je Anschluss
• Anzahl der Blindstopfen
• unmittelbare Einsatzbereitschaft für die vorhandenen Ansaugleitungen.

Praxisregel: HPLC-Safety-Caps sollten nur auf Grundlage einer vergleichbaren Anschluss-, Fitting- und Blindstopfenausstattung miteinander verglichen werden.

Eluentenflaschen eindeutig kennzeichnen

Bei Gradientensystemen muss erkennbar sein, welche Eluentenflasche den jeweiligen Pumpenkanal versorgt.

SCAT HPLC-Safety-Caps können hierfür mit einem austauschbaren Beschriftungsfeld ausgestattet sein. Dieses kann beispielsweise folgende Angaben tragen:

• A, B, C oder D
• Bezeichnung des Eluenten
• Zusammensetzung der mobilen Phase
• Datum der Herstellung oder des Flaschenwechsels.

Die Kennzeichnung erleichtert die Zuordnung der Eluentenflaschen und reduziert das Risiko eines falschen Anschlusses beim Flaschenwechsel oder bei Wartungsarbeiten.

Das Beschriftungsfeld ist eine zusätzliche Zuordnungshilfe. Es ersetzt weder die methodische Dokumentation noch die erforderliche Gefahrstoffkennzeichnung.

Außen- und Innendurchmesser der Kapillare bestimmen

Außen- und Innendurchmesser erfüllen unterschiedliche Funktionen:

• Der Außendurchmesser der Kapillare bestimmt das passende Fitting und die sichere Abdichtung.
• Der Innendurchmesser der Kapillare beeinflusst Strömungswiderstand, möglichen Volumenstrom und Leitungsvolumen.

Für die SCAT-PTFE-Versorgungskapillaren werden folgende Abmessungen eingesetzt:

Die Wandstärke berechnet sich aus:

Wandstärke = (Außendurchmesser − Innendurchmesser) ÷ 2

Die 3,2-mm-Kapillare besitzt trotz ihres größeren Außendurchmessers mit 1,6 mm einen geringfügig kleineren Innendurchmesser als die 2,3-mm-Kapillare mit 1,7 mm.

Beide Kapillaren haben daher vergleichbare hydraulische Querschnitte. Der größere Außendurchmesser der 3,2-mm-Kapillare dient vor allem der stärkeren Wandung. Dadurch steigt ihre Knick-, Quetsch- und Formstabilität. Sie ist mechanisch robuster, aber auch steifer.

Bei PEEK-Kapillaren können bei gleichem Außendurchmesser unterschiedliche Innendurchmesser verfügbar sein. Deshalb müssen bei PEEK immer beide Maße geprüft werden. Die Angabe des Außendurchmessers allein reicht für die hydraulische Auslegung nicht aus.

Kapillare und Fitting sicher zuordnen

Das Fitting fixiert die Versorgungskapillare in der HPLC-Safety-Cap und dichtet den Ringspalt zwischen Kapillare und Durchführung ab. Die analytischen SCAT-Standardfittings besitzen ein 1/4“-28 UNF-Außengewinde. Die Größenangaben 1,6, 2,3 und 3,2 mm beziehen sich dagegen auf den Außendurchmesser der Kapillare. Die in der vorstehenden Tabelle dargestellte Farbcodierung ermöglicht eine schnelle Zuordnung; Farbcodierungen anderer Hersteller können abweichen.

Kapillaraußendurchmesser nicht schätzen

Ist der Außendurchmesser einer vorhandenen Kapillare nicht bekannt, sollte er gemessen werden.

SCAT Europe bietet hierfür eine kostenlos bestellbare Messschablone für Kapillaren und Schläuche an. Mit ihr lässt sich die Kapillare direkt dem passenden Fitting zuordnen.

Eine Schieblehre kann ebenfalls verwendet werden. Bei weichen PTFE-Kapillaren darf das Material dabei jedoch nicht zusammengedrückt werden, da dies das Messergebnis verfälschen kann.

Die häufigsten Praxisfehler

Eine HPLC-Safety-Cap wird häufig ohne nähere Prüfung montiert, weil sie auf den ersten Blick wie eine einfache Schraubkappe wirkt. Dadurch entstehen vor allem zwei sicherheitsrelevante Fehler.

Fehler 1: Das Fitting passt nicht zum Kapillaraußendurchmesser

Eine Kapillare mit 1,6 mm Außendurchmesser lässt sich durch ein Fitting für 3,2 mm führen. Sie wird darin jedoch weder sicher geklemmt noch abgedichtet.

Mögliche Folgen sind:

• Austritt von Lösemitteldämpfen
• Eintritt von Umgebungsluft und Feuchtigkeit
• Veränderung der mobilen Phase
• Eintrag von Verunreinigungen
• Verschieben der Kapillare
• Beeinträchtigung der Reproduzierbarkeit.

Passend bedeutet nicht nur, dass die Kapillare durch das Fitting passt. Passend bedeutet, dass sie sicher geklemmt und vollständig abgedichtet wird.

Fehler 2: Ein nicht belegter Anschluss bleibt offen

Ein offener Anschluss stellt eine direkte Verbindung zwischen Eluentenflasche und Laborumgebung her.

Dadurch können:

• Lösemitteldämpfe in die Laborluft austreten,
• Beschäftigte gegenüber Lösemitteldämpfen exponiert werden
• Umgebungsluft und Feuchtigkeit in die Flasche gelangen
• flüchtige Bestandteile verdunsten
• sich Konzentration und Zusammensetzung des Eluenten verändern
• Verunreinigungen eingetragen werden.

Auch eine kleine Gewindebohrung kann über die gesamte Betriebs- und Standzeit kontinuierlich Lösemitteldämpfe freisetzen. Ein offener Anschluss ist daher kein harmloser Reserveanschluss, sondern ein relevantes Arbeitssicherheitsrisiko.

Die mitgelieferten Blindstopfen sind deshalb kein optionales Zubehör. Sie sind Bestandteil der Sicherheitsfunktion.

Verbindliche Installationsregel für Standard-Kapillaranschlüsse:

Jeder belegte Anschluss wird mit dem zum Kapillaraußendurchmesser passenden Fitting abgedichtet.

Jeder nicht belegte Anschluss wird mit einem Blindstopfen verschlossen.

Präparative Kapillaren benötigen eigene Anschlüsse

In der präparativen Flüssigkeitschromatographie werden höhere Volumenströme gefördert. Dafür kommen Versorgungskapillaren mit größeren Außendurchmessern und eigenen Fittinggewinden zum Einsatz.

Diese Fittingfamilien sind nicht untereinander austauschbar:

• Ein analytisches Standardfitting passt nicht in einen präparativen Anschluss.
• Ein präparatives Fitting passt nicht in eine analytische Standard-Gewindebohrung.
• 5/16“-24 UNF- und 1/8“ NPT-Fittings sind ebenfalls nicht austauschbar.

Bei präparativen Anwendungen müssen daher bereits bei der Bestellung Kapillaraußendurchmesser, Fitting und Gewindebohrung der HPLC-Safety-Cap festgelegt werden.

SCAT bietet dafür präparative und kombinierte HPLC-Safety-Caps an. Eine kombinierte Ausführung kann beispielsweise einen analytischen Standardanschluss und zusätzlich einen präparativen Anschluss besitzen.

Kapillarlänge und Ansaugfilter berücksichtigen

Die Versorgungskapillare muss lang genug sein, um Eluentenflasche und HPLC-Anlage spannungsfrei miteinander zu verbinden.

Sie sollte:

• ohne Zugbelastung verlegt werden
• Bewegungsfreiheit für den Flaschenwechsel bieten
• nicht geknickt oder gequetscht werden
• möglichst kurz und übersichtlich geführt werden.

Eine zu kurze Kapillare belastet Fittings und Geräteanschlüsse. Eine unnötig lange Kapillare erhöht das Leitungsvolumen und verlängert Spül- und Wechselprozesse.

Die Kapillare sollte so kurz wie technisch sinnvoll und so lang wie für eine sichere Handhabung erforderlich sein.

Am unteren Ende der Kapillare wird üblicherweise ein Ansaugfilter eingesetzt. Zu prüfen sind:

• Anschlussmaß
• Werkstoff
• Porengröße
• chemische Beständigkeit,
• PFAS-Freiheit bei PFAS-sensitiven Anwendungen,
• ausreichende Durchflussleistung.

Ansaugfilter und Versorgungskapillare müssen mechanisch, chemisch und analytisch zusammenpassen.

Frei drehender Kern verhindert „Kapillarsalat“

Beim Auf- und Zuschrauben einer HPLC-Safety-Cap dreht sich der äußere Kappenkörper gegenüber der Eluentenflasche.

Würden sich Kern und Versorgungskapillaren vollständig mitdrehen, könnten sich die Leitungen umeinanderwickeln, verspannen oder knicken. In der Laborpraxis entsteht dadurch schnell ein unübersichtlicher „Kapillarsalat“.

Mögliche Folgen sind:

• geknickte oder verdrehte Kapillaren
• mechanische Belastung der Fittings
• Zugkräfte an Geräteanschlüssen
• Verschiebung der Ansaugfilter
• erschwerte Zuordnung der Leitungen.

Bei SCAT HPLC-Safety-Caps ist der medienberührende Kern aus PTFE beziehungsweise PEEK deshalb frei drehbar gelagert. Der äußere Kappenkörper kann sich beim Auf- und Zuschrauben drehen, während Kern und Kapillaren weitgehend in ihrer Position bleiben.

Der frei drehende Kern ist damit nicht nur ein Komfortmerkmal. Er unterstützt eine geordnete, spannungsarme und sichere Leitungsführung.

Praxishinweis: Auch bei einem frei drehenden Kern müssen die Kapillaren ohne enge Schleifen, Knickstellen oder Zugbelastung verlegt werden.

Sicherheits- und Auswahlcheck

Vor der Auswahl und nach der Installation sollten folgende Punkte geprüft werden:

• Anzahl der benötigten Versorgungskapillaren
• Werkstoff sowie Außen- und Innendurchmesser jeder Kapillare
• Vorgaben des HPLC-Herstellers
• analytische oder präparative Anwendung
• passende Gewindebohrung der HPLC-Safety-Cap
• passende Fittinggröße beziehungsweise Fittingfarbe
• ausreichender Lieferumfang an Fittings und Blindstopfen
• eindeutige Kennzeichnung der Eluentenflaschen
• geeignete Kapillarlänge und passende Ansaugfilter
• geordnete und spannungsfreie Leitungsführung
• freie Drehbarkeit des Kerns
• Verschluss jedes nicht belegten Anschlusses.

6. Druckausgleich und Belüftungsventil richtig auswählen

Das Belüftungsventil ist eine zentrale Funktionskomponente der HPLC-Safety-Cap. Es ermöglicht den kontrollierten und gefilterten Druckausgleich in der Eluentenflasche und begrenzt gleichzeitig den unkontrollierten Austritt von Lösemitteldämpfen.

Erst das Zusammenspiel aus dicht schließender HPLC-Safety-Cap und funktionsfähigem Belüftungsventil schafft eine kontrolliert geschlossene und zugleich druckausgeglichene Lösemittelversorgung.

Warum ist ein Druckausgleich erforderlich?

Die HPLC-Pumpe entnimmt kontinuierlich Eluent aus der Vorratsflasche. Das entnommene Flüssigkeitsvolumen muss durch nachströmende Luft ausgeglichen werden.

Ist die Flasche dicht verschlossen und kann keine Luft nachströmen, entsteht zunehmend Unterdruck. Dadurch verschlechtern sich die Ansaugbedingungen der HPLC-Pumpe und die gleichmäßige Eluentenförderung kann beeinträchtigt werden.

Ein Anschluss darf deshalb jedoch nicht einfach offengelassen werden. Eine offene Verbindung würde zwar den Druckausgleich ermöglichen, gleichzeitig aber:

• Lösemitteldämpfe in die Laborluft entweichen lassen
• Staub und andere Verunreinigungen in den Eluenten eintragen
• den Eintritt von Luftfeuchtigkeit ermöglichen
• Verdunstungsverluste begünstigen
• die Zusammensetzung der mobilen Phase beeinflussen.

Das Belüftungsventil löst diesen Zielkonflikt:

Luft darf kontrolliert in die Eluentenflasche einströmen – Lösemitteldämpfe sollen jedoch nicht unkontrolliert austreten.

Wie funktioniert das Belüftungsventil?

Das Belüftungsventil besitzt zwei zentrale Funktionselemente:

• eine Filtermembran
• ein Rückschlag- beziehungsweise Schnabelventil.

Die Filtermembran reinigt die nachströmende Umgebungsluft und hält Staub sowie andere Partikel zurück.

Durch die Entnahme des Eluenten entsteht in der Flasche ein Unterdruck gegenüber der Umgebung. Sobald die daraus resultierende Druckdifferenz den Öffnungsdruck des Schnabelventils erreicht, öffnet es in Richtung Flascheninneres und lässt gefilterte Luft einströmen.

Nach dem Druckausgleich schließt das Schnabelventil wieder. Dadurch wird der Austritt von Lösemitteldämpfen über den vorgesehenen Ventilweg begrenzt. Gleichzeitig werden Verdunstungsverluste reduziert und stabile Bedingungen für die mobile Phase unterstützt.

Warum die Gehäusedichtheit entscheidend ist

Ein Belüftungsventil besteht im Wesentlichen aus vier Bauteilen:

• Gehäuseunterteil
• Gehäusedeckel
• Filtermembran
• Schnabelventil.

Damit das Ventil wie vorgesehen funktioniert, muss die nachströmende Luft einen eindeutig definierten Weg nehmen:

• durch die Filtermembran
• durch das Schnabelventil
• in die Eluentenflasche.

Bei den SCAT-Belüftungsventilen werden Gehäuseunterteil, Gehäusedeckel und Membran dauerhaft miteinander verschweißt. Dadurch wird die Verbindungsstelle zwischen beiden Gehäuseteilen und der Membran sicher abgedichtet.

Durch die Verschweißung wird eine potenzielle Nebenluftstelle zwischen Gehäuseunterteil und Deckel konstruktiv minimiert. Gleichzeitig wird das Risiko reduziert, dass Lösemitteldämpfe über diese Gehäusefuge austreten.

Bei einem lediglich zusammengeklickten oder verrasteten Gehäuse hängt die Dichtheit zusätzlich von der konstruktiven Ausführung der Verbindungsstelle ab. Ist diese nicht ausreichend abgedichtet, kann Nebenluft eintreten und den vorgesehenen Strömungsweg umgehen.

Mögliche Folgen sind:

• ungefilterter Eintritt von Umgebungsluft
• Eintrag von Staub und Partikeln
• unkontrollierter Eintritt von Luftfeuchtigkeit
• Austritt von Lösemitteldämpfen über die Gehäusefuge
• Umgehung des definierten Öffnungsdrucks des Schnabelventils.

Ein Belüftungsventil kann nur dann wie vorgesehen funktionieren, wenn neben Filtermembran und Schnabelventil auch das Ventilgehäuse ausreichend dicht ausgeführt ist.

Die Art der Gehäuseverbindung ist daher ein technisch relevantes Auswahlkriterium, auch wenn sie bei einem oberflächlichen Produktvergleich häufig nicht erkennbar ist.

Brandklassifizierung und analytische Reinheit getrennt bewerten

Eine UL-94-V-0-Klassifizierung beschreibt das Brandverhalten eines Kunststoffs unter definierten Prüfbedingungen, nicht seine chemische oder analytische Reinheit.

Zur Erreichung bestimmter Brandklassifizierungen können spezielle Kunststoffrezepturen mit zusätzlichen funktionalen Bestandteilen eingesetzt werden. Solche Additive stellen bei analytischen Anwendungen grundsätzlich eine mögliche Quelle für Extractables/Leachables oder Hintergrundsignale dar.

Daraus folgt kein Nachweis, dass ein konkretes Belüftungsventil den Eluenten kontaminiert. Die Brandklassifizierung sollte jedoch getrennt von der chemischen und analytischen Eignung bewertet werden.

Das Ventilgehäuse befindet sich im Luft- und Dampfraum der Eluentenflasche und steht damit nicht vollständig außerhalb des Systems. Die nachströmende Luft wird durch das Ventil geführt; außerdem können Lösemitteldämpfe oder Kondensat mit den inneren Ventiloberflächen in Kontakt kommen.

SCAT verzichtet deshalb bewusst auf eine zusätzliche Flammschutzausrüstung. Im Vordergrund stehen eine hohe chemische Beständigkeit und die Reduzierung vermeidbarer potenzieller Kontaminationsquellen.

Praxisregel: Eine Brandklassifizierung beschreibt das Brandverhalten eines Kunststoffs – nicht seine analytische Reinheit.

Belüftungsventil und Abluftfilter nicht verwechseln

Belüftungsventil und Abluftfilter werden auf unterschiedlichen Seiten des HPLC-Systems eingesetzt.

Die beiden Komponenten erfüllen unterschiedliche Aufgaben und können nicht gegeneinander ausgetauscht werden.

Welches Belüftungsventil wird benötigt?

Für die Auswahl sind vor allem folgende Fragen entscheidend:

• Handelt es sich um eine klassische oder PFAS-sensitive Anwendung?
• Wird ein Standard- oder ein konsequent PFAS-freier Versorgungsweg benötigt?
• Soll der Eluent begast oder die nachströmende Luft getrocknet werden?
• Passt das Anschlussgewinde zur HPLC-Safety-Cap?

Standard-Belüftungsventil

Das Standard-Belüftungsventil ist für klassische analytische und präparative HPLC-Anwendungen vorgesehen.

Es verfügt über:

• ein 1/4”-28 UNF-Anschlussgewinde
• eine Filtermembran aus PTFE
• eine Rückschlagfunktion
• einen Luer-Lock-Anschluss
• ein Beschriftungsfeld für den vorgesehenen Wechseltermin.

Das Ventil wird in das dafür vorgesehene Gewinde der HPLC-Safety-Cap eingeschraubt.

Die Ventilausführung deckt einen breiten Bereich analytischer bis präparativer Volumenströme ab. Für diese Anwendungen ist daher üblicherweise keine separate Ventilgröße erforderlich.

GreenLine-Belüftungsventil

Für PFAS-sensitive Anwendungen steht eine GreenLine-Ausführung zur Verfügung. Dabei wird die herkömmliche PTFE-Filtermembran durch eine PFAS-freie Filtermembran ersetzt.

Wie bereits in Kapitel 4 beschrieben, muss für einen konsequent PFAS-freien Medienweg das gesamte Versorgungssystem entsprechend ausgeführt sein. Das GreenLine-Belüftungsventil ist daher als Bestandteil einer durchgängig abgestimmten PFAS-freien Lösung zu betrachten.

Luer-Lock-Anschluss für Begasung oder Lufttrocknung

Über den Luer-Lock-Anschluss kann das Belüftungsventil für besondere Anwendungen erweitert werden.

Mögliche Anwendungen sind:

• Begasung des Eluenten mit einem geeigneten Gas
• Schutz oxidationsempfindlicher Eluenten
• Anschluss eines Trockenrohres
• Reduzierung des Feuchtigkeitseintrags aus der Umgebungsluft.

Ob eine solche Zusatzfunktion erforderlich ist, hängt vom Eluenten und von der analytischen Methode ab.

Was passiert bei eingeschränkter Ventilfunktion?

Mit zunehmender Betriebsdauer können sich Partikel auf der Filtermembran ablagern. Gleichzeitig können sich die Öffnungs- und Dichteigenschaften des Schnabelventils verändern.

Die Funktionsfähigkeit des Schnabelventils lässt sich im normalen Laborbetrieb nicht zuverlässig beurteilen. Weder das äußere Erscheinungsbild noch ein störungsfreier Betrieb der HPLC-Anlage beweisen, dass das Ventil weiterhin beim vorgesehenen Unterdruck öffnet und in Gegenrichtung zuverlässig schließt.

Kann aufgrund einer zugesetzten Filtermembran oder eines nicht mehr zuverlässig öffnenden Schnabelventils nicht ausreichend Luft nachströmen, entsteht in der Eluentenflasche ein zunehmender Unterdruck.

Die HPLC-Pumpe erhöht dabei nicht aktiv ihre Ansaugleistung. Vielmehr verschlechtern sich die Ansaugbedingungen auf der Niederdruckseite. Kann der Eluent nicht mehr gleichmäßig nachströmen, sind folgende Auswirkungen möglich:

• Gasblasen oder Kavitation auf der Ansaugseite
• schwankender oder verringerter tatsächlicher Volumenstrom
• Druckschwankungen
• Verschiebungen der Retentionszeiten
• Störungen beim Ansaugen oder Spülen
• im Extremfall eine Unterbrechung der Eluentenförderung.

Schließt das Schnabelventil dagegen nicht mehr zuverlässig, kann die HPLC-Anlage weiterhin scheinbar störungsfrei laufen. Gleichzeitig können jedoch:

• Lösemitteldämpfe austreten
• Verdunstungsverluste zunehmen
• Luftfeuchtigkeit in die Eluentenflasche gelangen
• sich die Zusammensetzung der mobilen Phase verändern.

Ein störungsfreier Anlagenbetrieb ist daher kein Nachweis dafür, dass das Belüftungsventil noch einwandfrei funktioniert.

Lebensdauer und Wechselintervall

Das Belüftungsventil ist ein Verbrauchsartikel.

Während des Betriebs nimmt die Filtermembran Partikel aus der Umgebungsluft auf. Gleichzeitig werden Filtermembran und Schnabelventil durch die Atmosphäre innerhalb der Eluentenflasche und die darin enthaltenen Lösemitteldämpfe belastet.

SCAT sieht deshalb für das Standard- und das GreenLine-Belüftungsventil eine Standzeit von sechs Monaten vor. Danach muss das vollständige Ventil präventiv ausgetauscht werden – auch wenn äußerlich keine Veränderung sichtbar ist und die HPLC-Anlage weiterhin störungsfrei arbeitet.

Nach Ablauf der sechs Monate kann das Schnabelventil weiterhin vollständig funktionsfähig sein. Es muss jedoch nicht mehr zuverlässig funktionieren.

Da sich Öffnungsdruck, Luftdurchsatz und Rückwärtsdichtheit im normalen Laborbetrieb nicht sicher überprüfen lassen, ist der Austausch nach sechs Monaten als präventiver Funktions- und Sicherheitswechsel zu verstehen.

Ein früherer Austausch ist erforderlich, wenn:

• das Ventil sichtbar beschädigt ist
• starke Verschmutzungen erkennbar sind
• das Ventil mit Eluent benetzt oder überflutet wurde
• der Druckausgleich nicht mehr zuverlässig funktioniert
• Zweifel an der chemischen oder mechanischen Funktionsfähigkeit bestehen.

Wechseltermin eindeutig dokumentieren

Ein Timestrip® ist ausschließlich ein Zeitindikator. Er bewertet weder den technischen Zustand noch die tatsächliche Nutzungsdauer des Belüftungsventils. Die Anzeige zeigt lediglich an, dass seit ihrer Aktivierung ein definierter Zeitraum vergangen ist.

Für eine eindeutige betriebliche Kontrolle sollte deshalb bei der Installation zusätzlich das konkrete Austauschdatum auf dem Belüftungsventil eingetragen werden:

Change until: [Datum]

Diese Vorgehensweise bietet einen klaren und unmittelbar ablesbaren Wechseltermin. Besonders bei mehreren HPLC-Anlagen erleichtert sie die planmäßige Kontrolle und den rechtzeitigen Austausch.

Praxistipp: Der Timestrip® ist ein Zeitmesser, kein Zustands- oder Funktionssensor. Entscheidend ist ein eindeutig dokumentiertes Austauschdatum.

Typische Fehler vermeiden

In der Laborpraxis treten insbesondere folgende Fehler auf:

• Die HPLC-Safety-Cap wird ohne Belüftungsventil betrieben.
• Statt des Ventils bleibt ein Anschluss offen.
• Das Ventil wird nicht vollständig eingeschraubt.
• Ein Ventil mit beschädigtem oder undichtem Gehäuse wird weiterverwendet.
• Das Ventil wird über die vorgesehene Standzeit hinaus eingesetzt.
• Das Austauschdatum wird nicht eingetragen.
• Ein mit Eluent benetztes oder überflutetes Ventil wird weiterverwendet.
• Für eine PFAS-sensitive Anwendung wird ein Standardventil mit PTFE-Membran eingesetzt.
• Das GreenLine-Ventil wird verwendet, obwohl der übrige Medienweg weiterhin fluorierte Werkstoffe enthält.
• Eine Brandklassifizierung wird mit chemischer oder analytischer Reinheit gleichgesetzt.
• Belüftungsventil und Abluftfilter werden miteinander verwechselt.

Auswahl- und Kontrollcheck

Vor der Inbetriebnahme sollte geprüft werden:

• Standard- oder GreenLine-Ausführung passend zur Anwendung
• vollständige Betrachtung des Medienwegs bei PFAS-sensitiven Anwendungen
• geeignete Werkstoffauswahl ohne unnötige potenzielle Kontaminationsquellen
• passendes 1/4”-28 UNF-Anschlussgewinde
• ausreichend dichtes und unbeschädigtes Ventilgehäuse
• vollständiges Einschrauben des Ventils
• freier Luer-Lock-Anschluss oder fachgerechter Anschluss der Zusatzfunktion
• eingetragenes Austauschdatum „Change until“
• dokumentierter Austausch nach sechs Monaten
• früherer Austausch bei Beschädigung, Verschmutzung oder Funktionsstörung.

7. Den passenden Ansaugfilter auswählen

Der Ansaugfilter sitzt am unteren Ende der Versorgungskapillare innerhalb der Eluentenflasche. Er hält Partikel, Ausfällungen und andere feste Verunreinigungen zurück, bevor diese in die Ansaugleitung und das HPLC-System gelangen können.

Damit erfüllt er eine andere Aufgabe als das Belüftungsventil:

• Das Belüftungsventil filtert die nachströmende Umgebungsluft.
• Der Ansaugfilter filtert den flüssigen Eluenten vor dem Eintritt in die Versorgungskapillare.

Der Ansaugfilter ergänzt eine saubere Vorbereitung der mobilen Phase, ersetzt diese jedoch nicht. Sichtbar verunreinigte Eluenten oder mobile Phasen mit erkennbaren Ausfällungen sollten nicht allein durch den Ansaugfilter aufbereitet werden.

Ebenso ersetzt der Ansaugfilter auf der Niederdruckseite keinen Inline- oder Säulenschutzfilter auf der Hochdruckseite der HPLC-Anlage.

Welche Aufgaben erfüllt der Ansaugfilter?

Ein geeigneter Ansaugfilter:

• hält Partikel und Ausfällungen zurück
• reduziert den Eintrag von Verunreinigungen in die Ansaugleitung
• schützt die HPLC-Pumpe und nachfolgende Systemkomponenten
• definiert den Ansaugpunkt am unteren Ende der Versorgungskapillare
• unterstützt bei geeigneter Positionierung die Eluentenentnahme aus dem unteren Flaschenbereich.

Dabei darf der Filter den benötigten Volumenstrom nicht unzulässig begrenzen. Ansaugfilter, Kapillare und HPLC-Pumpe müssen deshalb als zusammenhängendes System betrachtet werden.

Welche Kriterien bestimmen die Auswahl?

Für die Auswahl sind insbesondere folgende Punkte relevant:

• Porengröße
• wirksame Filterfläche und Filtergeometrie
• Werkstoff
• benötigter Volumenstrom
• Viskosität des Eluenten
• Anschluss an die Versorgungskapillare
• Anforderungen der analytischen Methode

Die Porengröße allein reicht daher nicht aus, um einen Ansaugfilter zu bewerten.

Porengröße, Filterfläche und Volumenstrom

Eine kleinere Porengröße hält feinere Partikel zurück. Gleichzeitig kann ein feiner Filter einen höheren Strömungswiderstand verursachen und sich bei partikelhaltigen oder ausfallungsgefährdeten Eluenten schneller zusetzen.

Für die Durchflussleistung sind zusätzlich entscheidend:

• wirksame Filterfläche
• Filtergeometrie
• Viskosität des Eluenten
• analytischer oder präparativer Volumenstrom
• Verschmutzungsgrad des Filters.

Der Grundsatz „Je kleiner die Porengröße, desto besser“ ist deshalb nicht allgemein richtig.

Ein Filter mit kleiner Porengröße und großer wirksamer Filterfläche kann einen geringeren Strömungswiderstand besitzen als ein kleiner Filterkörper mit größerer Porengröße. Besonders bei präparativen Anwendungen muss daher geprüft werden, ob Filterfläche und Durchflussleistung für den benötigten Volumenstrom ausreichen.

Auch die Zusammensetzung der mobilen Phase ist relevant. Wässrige Eluenten, Puffer und Salzlösungen können eher zu Ablagerungen, Ausfällungen oder mikrobiologischem Wachstum führen als reine organische Lösemittel.

Werkstoff des Ansaugfilters auswählen

Der Filterwerkstoff muss chemisch zum Eluenten und analytisch zur Anwendung passen.

SCAT bietet für Versorgungskapillaren mit 3,2 mm Außendurchmesser zwei grundlegende Ausführungen an:

PFA/PTFE-Ausführung

Die PFA/PTFE-Ausführung mit 5 µm Porengröße ist für klassische HPLC-Anwendungen vorgesehen, bei denen fluorierte Werkstoffe im Medienweg akzeptiert werden.

Sie bietet eine feine Partikelrückhaltung und eine breite chemische Beständigkeit.

UHMW-PE-Ausführung

Für PFAS-sensitive Anwendungen steht eine fluorfreie Ausführung aus ultrahochmolekularem Polyethylen, kurz UHMW-PE, zur Verfügung.

Wie bereits in Kapitel 4 beschrieben, muss bei PFAS-sensitiven Anwendungen der gesamte Medienweg entsprechend ausgeführt werden. Der PFAS-freie Ansaugfilter ist deshalb als Bestandteil eines abgestimmten Versorgungssystems zu betrachten.

Metall- und ionensensitive Anwendungen

Andere HPLC-Systeme verwenden je nach Hersteller und Anwendung auch Ansaugfilter aus Edelstahl, Titan, Glas oder PEEK.

Bei metall-, ionen- oder biokompatibilitätssensitiven Anwendungen muss zusätzlich geprüft werden, ob ein metallischer Ansaugfilter zulässig ist oder eine polymere Ausführung erforderlich ist.

Mögliche Auswahlgründe für polymere Filter sind:

• Vermeidung metallischer Oberflächen
• Reduzierung einer möglichen Metallionenfreisetzung
• biokompatible Anwendungen
• empfindliche LC-MS-Methoden
• spezielle ionenchromatographische Anwendungen.

Die Werkstoffauswahl sollte sich deshalb nicht ausschließlich an der chemischen Beständigkeit orientieren, sondern auch an den analytischen Anforderungen der Methode.

Anschluss an die Versorgungskapillare prüfen

Der Ansaugfilter muss mechanisch sicher zur Versorgungskapillare passen.

Die beschriebenen SCAT-Ausführungen sind für den Anschluss an Versorgungskapillaren mit 3,2 mm Außendurchmesser vorgesehen.

Vor der Auswahl ist zu prüfen:

• Welchen Außendurchmesser besitzt die Kapillare?
• Passt der Filter direkt auf die Kapillare?
• Ist die Verbindung ausreichend fest?
• Bleibt die Verbindung auch beim Flaschenwechsel sicher?
• Sind Kapillare und Ansaugfilter chemisch kompatibel?
• Entspricht die Kombination den Vorgaben des HPLC-Herstellers?

Eine lose Verbindung kann dazu führen, dass sich der Filter in der Eluentenflasche löst oder an der Verbindungsstelle Luft angesaugt wird.

Ansaugfilter richtig positionieren

Der Ansaugfilter muss vollständig in den Eluenten eintauchen und so positioniert sein, dass der Eluent ungehindert an die wirksame Filterfläche gelangen kann.

Die richtige Position hängt von der Filtergeometrie ab.

Flach ausgeführte Bottom-of-the-Bottle-Filter sind konstruktiv dafür vorgesehen, auf dem Flaschenboden zu liegen. Sie ermöglichen eine Entnahme bis zu einem vergleichsweise geringen Restvolumen.

Bei anderen Filterformen muss dagegen sichergestellt sein, dass die wirksame Filterfläche nicht durch den Flaschenboden oder die Flaschenwand blockiert wird.

Grundsätzlich ist zu beachten:

• Der Filter muss vollständig in den Eluenten eingetaucht sein.
• Die Filterfläche muss ausreichend frei umströmt werden.
• Der Filter darf nicht oberhalb des Flüssigkeitsspiegels hängen.
• Die Kapillare darf nicht geknickt oder unter Zugspannung stehen.
• Der Filter darf sich beim Flaschenwechsel nicht unkontrolliert verschieben.
• Die Position muss zur konkreten Filter- und Flaschengeometrie passen.

Der Ansaugfilter definiert den Ansaugpunkt, wirkt jedoch nicht bei jeder Ausführung automatisch als Gewicht oder sogenannter Filter-Sinker. Ob er die Kapillare zuverlässig im unteren Flaschenbereich hält, hängt von Werkstoff, Gewicht und Bauform ab.

Neuen Ansaugfilter konditionieren

Vor der ersten Inbetriebnahme oder nach einem Filterwechsel sollte geprüft werden, ob der Ansaugfilter gemäß Herstellerangabe gespült oder konditioniert werden muss.

Dabei sind insbesondere folgende Schritte relevant:

• Filter nur mit sauberen, chemikalienbeständigen und ungepuderten Handschuhen berühren.
• Filter gegebenenfalls mit einem geeigneten hochreinen Lösemittel spülen.
• Ansaugfilter vollständig in den Eluenten eintauchen.
• Versorgungskapillare vollständig mit Eluent befüllen.
• Ansaugleitung entlüften.
• HPLC-Pumpe nach Herstellervorgabe spülen beziehungsweise primen.

Ein trockener oder nicht vollständig benetzter Ansaugfilter kann das Ansaugen erschweren. Verbleibende Luft in Filter und Kapillare kann zu instabilen Förderbedingungen führen.

Wann muss der Ansaugfilter ausgetauscht werden?

Für Ansaugfilter gibt es kein einheitliches, herstellerübergreifendes Austauschintervall.

Der Austausch richtet sich nach:

• Filtertyp
• Herstellerangabe
• eingesetztem Eluenten
• Betriebsdauer
• Verschmutzungsgrad
• analytischer Empfindlichkeit
• auftretenden Funktionsstörungen.

Bei wässrigen mobilen Phasen, Puffern und längeren Standzeiten ist eine häufigere Kontrolle sinnvoll. Ablagerungen, Ausfällungen oder mikrobiologisches Wachstum können die Filterdurchlässigkeit beeinträchtigen.

Ein zugesetzter oder kontaminierter Ansaugfilter kann unter anderem folgende Auswirkungen verursachen:

• erschwertes oder unterbrochenes Ansaugen
• Verlust der Pumpenansaugung
• schwankender oder verringerter Volumenstrom
• fehlerhafte Gradientenprofile
• Druckschwankungen
• Verschiebungen der Retentionszeiten
• verbreiterte Peaks
• Kontaminations- oder Hintergrundsignale.

Der Ansaugfilter sollte ausgetauscht werden, wenn:

• sichtbare Ablagerungen oder Verfärbungen erkennbar sind
• der Eluent nicht mehr gleichmäßig angesaugt wird
• die HPLC-Pumpe wiederholt die Ansaugung verliert
• ein erhöhter Strömungswiderstand vermutet wird
• der Filter beschädigt ist
• die Verbindung zur Kapillare nicht mehr sicher ist
• der Filter mit einem ungeeigneten oder kontaminierten Medium in Kontakt gekommen ist
• bei einem Methodenwechsel eine Verschleppung vermieden werden muss.

Nach dem Austausch müssen Filter und Ansaugleitung erneut vollständig benetzt, entlüftet und nach Herstellervorgabe gespült werden.

Reinigung oder Austausch?

Ob ein Ansaugfilter gereinigt und wiederverwendet werden kann, hängt von Werkstoff, Filteraufbau, Kontamination und Herstellerangabe ab.

Eine Reinigung ist nur sinnvoll, wenn:

• der Filter hierfür ausdrücklich geeignet ist
• das Reinigungsmedium chemisch kompatibel ist
• keine Verschleppung in die nächste Anwendung zu erwarten ist
• die Filterstruktur nicht beschädigt wird
• die ursprüngliche Durchlässigkeit zuverlässig wiederhergestellt werden kann.

Bei unbekannter Kontamination, analytisch kritischen Anwendungen oder beschädigten Filterstrukturen ist der Austausch meist die sicherere Lösung.

Ein optisch sauberer Filter ist nicht automatisch frei von Verunreinigungen oder Ablagerungen innerhalb der Filterstruktur.

Typische Fehler vermeiden

In der Laborpraxis treten insbesondere folgende Fehler auf:

• Der Filteranschluss passt nicht zum Außendurchmesser der Kapillare.
• Werkstoff und Eluent sind nicht ausreichend aufeinander abgestimmt.
• Für eine PFAS-sensitive Anwendung wird ein fluorierter Filter eingesetzt.
• Bei einer metall- oder ionensensitiven Methode wird ein ungeeigneter Metallfilter verwendet.
• Der Filter hängt oberhalb des Flüssigkeitsspiegels.
• Die Filterfläche wird durch Flaschenboden oder Flaschenwand blockiert.
• Die Kapillare ist zu kurz, geknickt oder steht unter Zugspannung.
• Filterfläche und Durchflussleistung sind für den Volumenstrom zu gering.
• Ein sichtbar verschmutzter oder zugesetzter Filter wird weiterverwendet.
• Ein neuer Filter wird nicht ausreichend benetzt.
• Nach dem Filterwechsel wird die Ansaugleitung nicht entlüftet und die Pumpe nicht geprimt.
• Der Ansaugfilter soll einen bereits sichtbar verunreinigten Eluenten aufbereiten.

Auswahl- und Kontrollcheck

Vor der Inbetriebnahme sollte geprüft werden:

• geeignete Porengröße
• ausreichende Filterfläche und Durchflussleistung
• chemisch und analytisch geeigneter Werkstoff
• PFAS-freie Ausführung bei PFAS-sensitiven Anwendungen
• Eignung für metall- oder ionensensitive Methoden
• passender Anschluss für den Kapillaraußendurchmesser
• sichere Verbindung zwischen Ansaugfilter und Kapillare
• geeignete Position entsprechend der Filtergeometrie
• vollständig eingetauchter Filter
• frei umströmte Filterfläche
• knickfreie und spannungsarme Kapillarführung
• vollständige Benetzung und Entlüftung
• Austausch bei Verschmutzung, Beschädigung oder Funktionsauffälligkeiten.

8. Die richtige HPLC-Safety-Cap-Konfiguration zusammenstellen

Nachdem die einzelnen Komponenten betrachtet wurden, müssen sie zu einem technisch und werkstoffseitig abgestimmten Versorgungssystem kombiniert werden.

Maßgebend sind:

• analytische Methode
• eingesetzte Eluenten
• Anzahl und Abmessungen der Ansaugleitungen
• benötigter Volumenstrom
• besondere Anforderungen wie PFAS-, Metall- oder Ionensensitivität.

Eine HPLC-Safety-Cap sollte deshalb nie isoliert ausgewählt werden. Zu betrachten sind immer beide Funktionswege:

Eluentenweg:

Ansaugfilter → Versorgungskapillare → Fitting → HPLC-Pumpe

Belüftungsweg:

Umgebungsluft → Filtermembran → Ventil → Eluentenflasche

Eluentenflasche, HPLC-Safety-Cap, Fittings, Kapillaren, Belüftungsventil und Ansaugfilter müssen technisch und werkstoffseitig aufeinander abgestimmt sein.

Die Konfiguration in sieben Schritten

Für jede Eluentenflasche sollten nacheinander folgende Entscheidungen getroffen werden:

• Eluentenflasche und Flaschengewinde bestimmen
• Anzahl der benötigten Versorgungskapillaren festlegen
• Werkstoff sowie Außen- und Innendurchmesser der Kapillaren auswählen
• Passende Fittings und Gewindebohrungen bestimmen
• Standard- oder GreenLine-Belüftungsventil auswählen
• Geeigneten Ansaugfilter festlegen
• Nicht belegte Anschlüsse verschließen und die Flasche eindeutig kennzeichnen

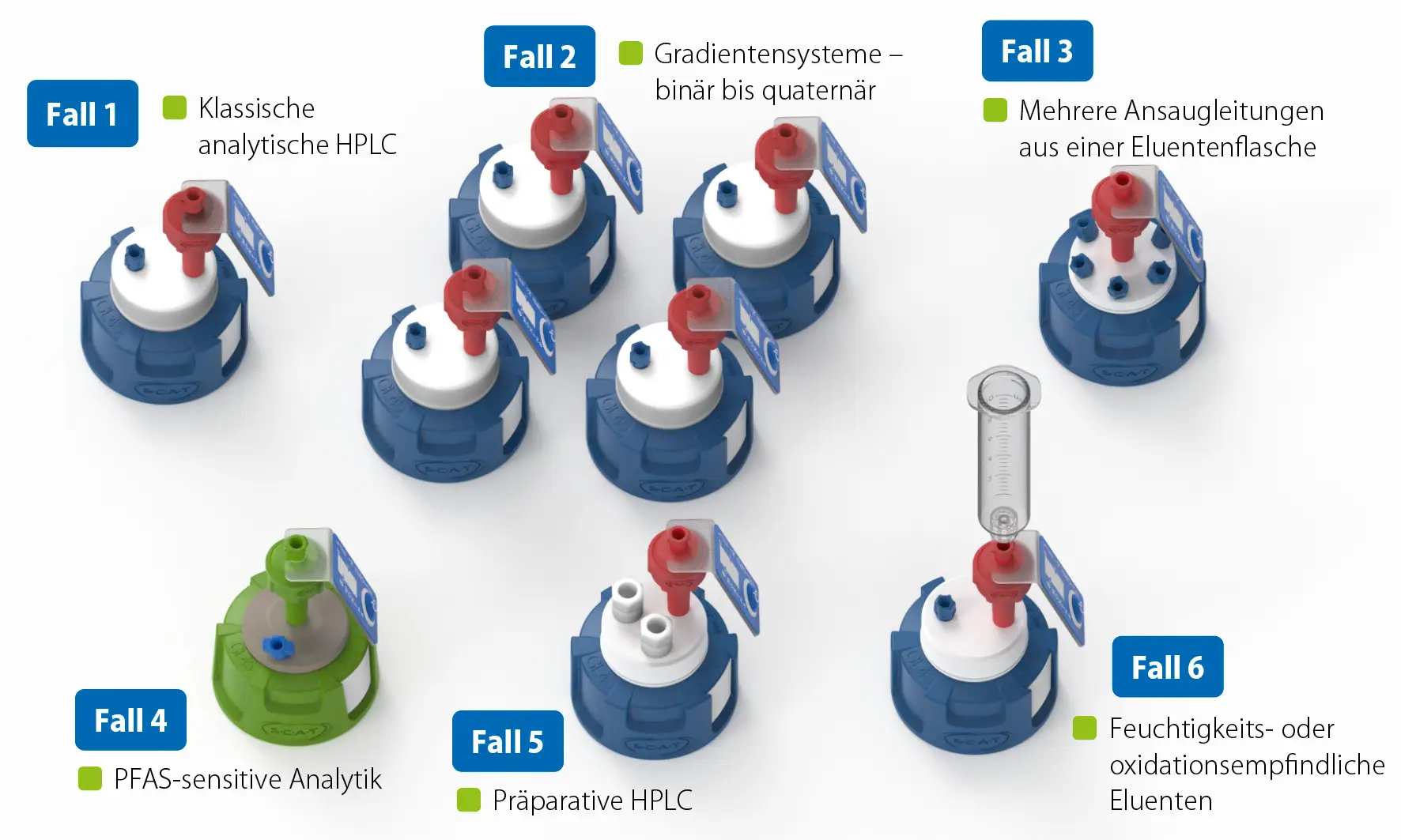

Die folgenden Anwendungsfälle zeigen, wie sich diese Entscheidungen zu typischen Konfigurationen zusammenführen lassen.

Fall 1: Klassische analytische HPLC

Bei einer klassischen analytischen HPLC-Anwendung wird eine Eluentenflasche über eine Versorgungskapillare mit einem Pumpenkanal verbunden.

Eine typische Konfiguration kann wie folgt aussehen:

Die Safety Cap I besitzt einen Kapillaranschluss und eignet sich daher für die Versorgung eines einzelnen Pumpenkanals. Das Fitting wird passend zum tatsächlichen Außendurchmesser der Versorgungskapillare ausgewählt.

Wird eine zweite Versorgungskapillare benötigt oder soll bewusst ein zusätzlicher Anschluss zur Verfügung stehen, kann alternativ eine Safety Cap II eingesetzt werden. Ein nicht belegter Anschluss muss mit dem mitgelieferten Blindstopfen verschlossen werden.

Diese Konfiguration eignet sich für viele klassische HPLC-Routineanwendungen mit organischen oder wässrig-organischen mobilen Phasen. Die chemische Beständigkeit aller medienberührenden Komponenten muss dennoch für den konkreten Eluenten geprüft werden.

Fall 2: Gradientensysteme – binär bis quaternär

Gradientensysteme arbeiten mit mehreren getrennten Eluenten. Für jeden Eluenten wird üblicherweise eine eigene Vorratsflasche mit eigener HPLC-Safety-Cap verwendet.

Jeder Eluentenweg besteht aus:

• Eluentenflasche
• HPLC-Safety-Cap
• Versorgungskapillare
• Belüftungsventil
• Ansaugfilter.

Die eindeutige Kennzeichnung verhindert, dass Eluenten oder Pumpenkanäle beim Flaschenwechsel verwechselt werden. Austauschbare Beschriftungsfelder an den HPLC-Safety-Caps erleichtern die Zuordnung.

Die einzelnen Eluentenwege können unterschiedlich ausgeführt sein. Ein wässriger Puffer kann beispielsweise andere Anforderungen an Werkstoff und Ansaugfilter stellen als ein organischer Eluent.

Praxisregel: Bei Gradientensystemen muss jeder Eluentenweg technisch und analytisch passend konfiguriert sowie eindeutig gekennzeichnet sein.

Fall 3: Mehrere Ansaugleitungen aus einer Eluentenflasche

Eine Eluentenflasche kann mehrere Pumpenkanäle oder HPLC-Geräte mit demselben Eluenten versorgen. Die benötigte Safety-Cap-Größe richtet sich nach der Anzahl der Ansaugleitungen.

Jede Kapillare muss mit dem zu ihrem Außendurchmesser passenden Fitting abgedichtet werden. Nicht verwendete Anschlüsse werden mit den mitgelieferten Blindstopfen verschlossen.

Zusätzlich müssen Flaschenvolumen, Gesamtvolumenstrom sowie die ausreichende Durchflussleistung von Belüftungsventil und Ansaugfiltern berücksichtigt werden.

Fall 4: PFAS-sensitive Analytik

Bei PFAS-sensitiven Anwendungen müssen fluorierte Werkstoffe im relevanten Medienweg konsequent vermieden werden.

Eine typische PFAS-freie Konfiguration kann wie folgt aufgebaut sein:

Entscheidend ist die durchgängige Betrachtung des relevanten Medienwegs. Wie in Kapitel 4 beschrieben, müssen auch weitere medienberührende Komponenten des analytischen Systems auf ihre PFAS-Eignung geprüft werden.

Fall 5: Präparative HPLC

Präparative HPLC-Anwendungen arbeiten mit höheren Volumenströmen und benötigen häufig Versorgungskapillaren mit größeren Durchmessern.

Eine mögliche Konfiguration umfasst:

Präparative Kapillaren benötigen die zu ihrer Größe passende Gewindebohrung. Analytische und präparative Fittings sind nicht untereinander austauschbar; die genaue Zuordnung ist in Kapitel 5 dargestellt.

Bei der Konfiguration sind insbesondere zu prüfen:

• Gesamtvolumenstrom
• Innendurchmesser und Ansaugwiderstand der Kapillaren
• Viskosität der Eluenten
• Filterfläche und Durchflussleistung des Ansaugfilters
• erforderliches Flaschenvolumen
• sichere Handhabung größerer Vorratsflaschen.

Kombinierte HPLC-Safety-Caps können sowohl analytische als auch präparative Anschlüsse besitzen. Die jeweiligen Fittingfamilien und Gewindebohrungen bleiben dabei getrennt.

Fall 6: Feuchtigkeits- oder oxidationsempfindliche Eluenten

Bei feuchtigkeits- oder oxidationsempfindlichen Eluenten kann der Luer-Lock-Anschluss des Belüftungsventils für zusätzliche Schutzmaßnahmen genutzt werden.

Mögliche Anwendungen sind:

• Anschluss eines Trockenrohres
• Trocknung der nachströmenden Umgebungsluft
• Begasung mit einem geeigneten Schutzgas
• Reduzierung des Sauerstoffeintrags.

Eine mögliche Konfiguration umfasst:

Die konkrete Ausführung muss zur Empfindlichkeit des Eluenten und zur analytischen Methode passen.

Bei einer Begasung muss sichergestellt sein, dass:

• ein geeignetes und ausreichend reines Gas verwendet wird
• keine analytisch relevanten Verunreinigungen eingetragen werden
• die Gaszufuhr kontrolliert erfolgt
• kein unzulässiger Überdruck in der Eluentenflasche entsteht.

Konfiguration abschließend kontrollieren

Nach der Zusammenstellung sollte geprüft werden:

• Ist jeder Anschluss korrekt belegt oder mit einem Blindstopfen verschlossen?
• Sind die Versorgungskapillaren geordnet und spannungsfrei verlegt?
• Sind alle Eluentenflaschen und Pumpenkanäle eindeutig gekennzeichnet?
• Reichen die Durchflussleistungen von Belüftungsventil und Ansaugfilter für den benötigten Volumenstrom aus?
• Ist das Austauschdatum des Belüftungsventils eingetragen?

Entscheidungsmatrix

9. HPLC-Safety-Cap richtig installieren und in Betrieb nehmen

Die richtige Auswahl der Komponenten ist nur der erste Schritt. Erst eine fachgerechte Installation stellt sicher, dass die HPLC-Lösemittelversorgung kontrolliert geschlossen, reproduzierbar und sicher betrieben werden kann.

Typische Probleme entstehen häufig nicht durch die Produktauswahl, sondern bei der Montage – beispielsweise durch unpassende Fittings, offene Anschlüsse, falsch eingestellte Kapillarlängen, ungeeignete Leitungsführung oder unzureichende Entlüftung.

Dieses Kapitel beschreibt die empfohlene Vorgehensweise von der Vorbereitung bis zur ersten Inbetriebnahme. Die detaillierte Diagnose typischer Fehler und Funktionsstörungen folgt in Kapitel 10.

Vor der Installation prüfen

Vor der Montage sollten alle Komponenten vollständig bereitliegen und der vorgesehenen Anwendung eindeutig zugeordnet sein.

Zu prüfen sind:

• Flaschengewinde und HPLC-Safety-Cap passen zusammen
• Anzahl der Kapillaranschlüsse ist ausreichend
• passende Fittings sind vorhanden
• Blindstopfen für nicht benötigte Anschlüsse liegen bereit
• Belüftungsventil ist vorhanden und unbeschädigt
• Ansaugfilter passen zu Kapillaren und Anwendung
• Versorgungskapillaren sind ausreichend lang
• Eluenten und Pumpenkanäle sind eindeutig zugeordnet
• alle medienberührenden Komponenten sind chemisch und analytisch geeignet.

Die Eluentenflasche sollte vorbereitet und eindeutig gekennzeichnet sein. Bei Gradientensystemen empfiehlt sich bereits vor der Montage die Zuordnung zu A, B, C oder D.

Installation in acht Schritten

Schritt 1: Passende Fittings auswählen und Kapillaren einsetzen

Die HPLC-Safety-Cap bleibt zunächst von der Eluentenflasche abgenommen.

Für jede Versorgungskapillare wird das Fitting ausgewählt, das zu ihrem tatsächlichen Außendurchmesser passt.

Die Kapillare wird durch das Fitting und den vorgesehenen Anschluss der HPLC-Safety-Cap geführt. Das Fitting wird zunächst nur so weit eingesetzt, dass sich die Kapillarlänge noch einstellen lässt.

Dabei ist darauf zu achten:

• Kapillare und Fitting passen exakt zusammen
• die Kapillare ist nicht gequetscht oder beschädigt
• das Fitting sitzt gerade in der Gewindebohrung
• analytische und präparative Fittings werden nicht verwechselt.

Passend bedeutet nicht nur, dass die Kapillare durch das Fitting geführt werden kann. Passend bedeutet, dass sie zuverlässig fixiert und vollständig abgedichtet wird.

Schritt 2: Ansaugfilter montieren

Am unteren Ende jeder Versorgungskapillare wird der für die Anwendung vorgesehene Ansaugfilter befestigt.

Zu prüfen sind:

• passende Anschlussgröße
• sichere mechanische Verbindung
• chemisch und analytisch geeigneter Werkstoff
• geeignete Porengröße und Durchflussleistung
• unbeschädigte Filterstruktur.

Der Ansaugfilter darf sich weder lösen noch auf der Kapillare verschieben.

Schritt 3: Kapillarlänge und Filterposition einstellen

Die Kapillarlänge wird nun an die verwendete Eluentenflasche angepasst.

Hierzu wird die HPLC-Safety-Cap zunächst lose über die Flaschenöffnung gehalten. Die Kapillare wird so eingestellt, dass der Ansaugfilter nach der Montage:

• vollständig in den Eluenten eintaucht,
• im unteren Flaschenbereich positioniert ist
• entsprechend seiner Bauform frei umströmt wird
• nicht unzulässig gegen Flaschenboden oder Flaschenwand gedrückt wird.

Die Kapillare darf innerhalb und außerhalb der Flasche:

• nicht geknickt sein
• nicht verdreht sein
• nicht unter Zugspannung stehen
• keine unnötig engen Schleifen bilden.

Ist die richtige Einstecktiefe erreicht, wird die Kapillare mit dem passenden Fitting sicher fixiert und abgedichtet.

Schritt 4: Nicht belegte Anschlüsse verschließen

Jeder nicht verwendete Kapillaranschluss wird mit einem Blindstopfen verschlossen.

Dabei gilt:

• belegter Anschluss = passendes Fitting mit Kapillare
• nicht belegter Anschluss = Blindstopfen

Ein offener Anschluss stellt eine unkontrollierte Verbindung zwischen Eluentenflasche und Laborumgebung her. Dadurch können Lösemitteldämpfe austreten sowie Umgebungsluft, Feuchtigkeit und Verunreinigungen in die Flasche gelangen.

Installationsregel für Standard-Kapillaranschlüsse: Jeder Anschluss muss entweder mit einer passend montierten Kapillare belegt oder mit einem Blindstopfen verschlossen sein.

Schritt 5: Belüftungsventil kontrollieren

Das für die Anwendung vorgesehene Belüftungsventil wird vor dem Aufsetzen der HPLC-Safety-Cap kontrolliert.

Zu prüfen sind:

• Ventilausführung passt zur Anwendung
• Anschlussgewinde ist korrekt
• Ventil ist vollständig eingeschraubt
• Ventilgehäuse ist unbeschädigt
• Luer-Lock-Anschluss ist frei oder fachgerecht belegt.

Bei PFAS-sensitiven Anwendungen muss die GreenLine-Ausführung als Bestandteil des entsprechend ausgeführten Versorgungssystems verwendet werden.

Das konkrete Austauschdatum wird jetzt direkt auf dem Ventil eingetragen:

Change until: [Datum]

Bei Anwendungen mit Trockenrohr oder Schutzgasversorgung wird die vorgesehene Zusatzkomponente fachgerecht am Luer-Lock-Anschluss montiert.

Schritt 6: HPLC-Safety-Cap auf die Eluentenflasche montieren

Die montierten Ansaugfilter werden vorsichtig in die Eluentenflasche eingeführt. Dabei dürfen sich Filter und Kapillaren nicht verhaken, knicken oder gegeneinander verdrehen.

Anschließend wird die HPLC-Safety-Cap gerade auf das Flaschengewinde gesetzt und vollständig aufgeschraubt.

Dabei ist sicherzustellen:

• Flaschen- und Kappengewinde passen zusammen
• die Kappe wird nicht verkantet
• Gewinde und Dichtflächen sind unbeschädigt
• Kapillaren und Ansaugfilter bleiben in ihrer vorgesehenen Position
• die Kappe sitzt sicher, ohne durch übermäßige Kraft belastet zu werden.

Der frei drehbare Kappenkörper ermöglicht das Auf- und Zuschrauben, ohne dass sich der medienberührende Kern und die montierten Kapillaren vollständig mitdrehen. Dadurch werden verdrehte Leitungen und mechanische Belastungen reduziert.

Schritt 7: Eluentenwege kennzeichnen und Kapillaren verlegen

Nach der Montage werden Eluentenflasche und Versorgungsweg eindeutig gekennzeichnet.

Mögliche Angaben sind:

• A, B, C oder D,
• Bezeichnung des Eluenten
• Mischungsverhältnis
• Herstellungsdatum
• Datum des Flaschenwechsels.

Die Versorgungskapillaren werden anschließend zum jeweils vorgesehenen Pumpenkanal geführt.

Dabei ist darauf zu achten:

• eindeutige Zuordnung zum HPLC-System
• knickfreie Leitungsführung
• keine Zugspannung an Kappe, Fitting oder Geräteanschluss
• ausreichende Bewegungsfreiheit für einen späteren Flaschenwechsel
• keine unnötig langen oder unübersichtlichen Kapillarschleifen.

Schritt 8: Ansaugleitungen befüllen und entlüften

Vor dem ersten analytischen Lauf müssen Ansaugfilter und Versorgungskapillaren vollständig mit Eluent benetzt und befüllt werden.

Die konkrete Vorgehensweise richtet sich nach den Vorgaben des HPLC-Herstellers. In der Regel sind folgende Schritte erforderlich:

• Ansaugfilter vollständig in den Eluenten eintauchen.
• Ansaugleitung entlüften.
• HPLC-Pumpe primen beziehungsweise spülen.
• Eluent fördern, bis keine sichtbaren Luftblasen mehr vorhanden sind.
• Gleichmäßige Förderung und stabile Betriebsbedingungen kontrollieren.

Ein trockener oder nur teilweise benetzter Ansaugfilter kann das Ansaugen erschweren. Verbleibende Luft in Ansaugfilter oder Kapillare kann zu instabiler Förderung, Druckschwankungen oder Störungen des Gradienten führen.

Funktionsprüfung vor dem ersten Lauf

Vor der Freigabe des Systems sollte abschließend kontrolliert werden:

• HPLC-Safety-Cap sitzt gerade und sicher auf der Flasche
• Belüftungsventil ist vollständig eingesetzt und unbeschädigt
• Austauschdatum ist eingetragen
• für jede Kapillare wurde das passende Fitting verwendet
• jeder nicht belegte Anschluss ist mit einem Blindstopfen verschlossen
• Ansaugfilter sind vollständig eingetaucht und frei umströmt
• Kapillaren sind knickfrei und spannungsarm verlegt
• Eluentenflaschen und Pumpenkanäle sind eindeutig gekennzeichnet
• Ansaugleitungen sind vollständig befüllt und entlüftet
• keine sichtbaren Luftblasen befinden sich in den Leitungen
• die HPLC-Pumpe fördert gleichmäßig
• keine sichtbaren Undichtigkeiten oder sonstigen Auffälligkeiten sind erkennbar.

10. Typische Fehler erkennen und systematisch beheben

Auch bei einer fachgerecht ausgewählten und installierten HPLC-Safety-Cap können während des Betriebs Auffälligkeiten auftreten. Die Ursache liegt dabei nicht zwangsläufig in der HPLC- Anlage selbst. Häufig sind Montagefehler, verschmutzte oder beschädigte Komponenten sowie ungeeignete Betriebsbedingungen innerhalb der Lösemittelversorgung verantwortlich.

Dieses Kapitel dient als kompaktes Diagnosewerkzeug. Es ordnet typische Symptome möglichen versorgungsseitigen Ursachen zu und beschreibt geeignete Prüfschritte.

Fehlersuche systematisch beginnen

Vor Eingriffen in die Lösemittelversorgung sollte die HPLC-Pumpe gestoppt und die erforderliche persönliche Schutzausrüstung verwendet werden.

Die Fehlersuche sollte anschließend nach einem festen Schema erfolgen:

• Symptom möglichst genau beschreiben.
• Betroffenen Eluentenweg beziehungsweise Pumpenkanal bestimmen.
• Sichtprüfung der zugänglichen Komponenten durchführen.
• Einfache und wahrscheinliche Ursachen zuerst ausschließen.
• Änderungen einzeln vornehmen und ihre Wirkung dokumentieren.

Werden mehrere Komponenten gleichzeitig verändert, lässt sich später kaum noch feststellen, welche Maßnahme das Problem tatsächlich behoben hat.

Basisprüfung der Lösemittelversorgung

Vor einer aufwendigen Fehlersuche sollten folgende Punkte kontrolliert werden:

• Ist ausreichend Eluent in der Flasche vorhanden?
• Sind alle Anschlüsse entweder mit einem passenden Fitting oder mit einem Blindstopfen verschlossen?
• Passt jedes Fitting zum Außendurchmesser der Versorgungskapillare?
• Sind Kapillaren und Ansaugfilter vollständig mit Eluent benetzt?
• Sind die Ansaugfilter vollständig eingetaucht und frei umströmt?
• Sind die Kapillaren knickfrei und spannungsarm verlegt?
• Ist das Belüftungsventil vollständig eingeschraubt und äußerlich unbeschädigt?
• Wurde das vorgesehene Wechselintervall des Belüftungsventils eingehalten?
• Sind Eluentenflaschen und Pumpenkanäle korrekt zugeordnet?

Viele Probleme lassen sich bereits durch diese Basisprüfung erkennen.

Die innere Funktion des Schnabelventils kann im normalen Laborbetrieb nicht zuverlässig kontrolliert werden. Besteht der Verdacht auf einen eingeschränkten Druckausgleich und ist keine andere Ursache erkennbar, sollte das Belüftungsventil durch ein neues, eindeutig funktionsfähiges Ventil ersetzt werden.

Schnelldiagnose

Prioritätsstufen

Hinweis: Bei flexiblen Kunststoffflaschen kann ein eingeschränkter Druckausgleich zu einer sichtbaren Verformung führen. Bei Glasflaschen zeigt sich die Störung eher durch Ansaugprobleme, Luftblasen oder einen abnehmenden Volumenstrom. Ihre Formstabilität bedeutet jedoch nicht, dass sie für Vakuumbelastungen geeignet sind.

Hinweise zur Interpretation

Die Tabelle zeigt mögliche Ursachen innerhalb der HPLC-Lösemittelversorgung. Sie ersetzt nicht die vollständige technische Diagnose der HPLC-Anlage.

Retentionszeitverschiebungen, Druckschwankungen oder fehlerhafte Gradienten können beispielsweise auch durch folgende Komponenten verursacht werden:

• HPLC-Pumpe
• Mischsystem
• Entgaser
• Injektor
• Säule
• Temperaturregelung
• Gerätesteuerung.

Bleibt die Auffälligkeit nach der Prüfung der Lösemittelversorgung bestehen, muss die Fehlersuche auf die übrigen Komponenten der HPLC-Anlage ausgeweitet werden.

Bei PFAS-Hintergrundsignalen gilt:

Eine PFAS-freie HPLC-Safety-Cap allein macht noch kein vollständig PFAS-freies Analysensystem.

Der gesamte relevante Medienweg sowie weitere mögliche Kontaminationsquellen im Labor müssen einbezogen werden.

Wann sollte der Betrieb unterbrochen werden?

Die betroffene Lösemittelversorgung sollte nicht weiterbetrieben werden, wenn:

• Flüssigkeit sichtbar austritt
• ein Anschluss offen oder nicht sicher abgedichtet ist
• Kappe, Fitting, Kapillare, Ansaugfilter oder Belüftungsventil sichtbar beschädigt sind
• starker oder neu auftretender Lösemittelgeruch nicht lokalisiert werden kann
• die Pumpe wiederholt Luft ansaugt oder sich die Ansaugleitung trotz wiederholter Entlüftung erneut mit Luftblasen füllt
• eine Kunststoff-Eluentenflasche sich durch Unterdruck sichtbar zusammenzieht
• der Ansaugfilter nicht sicher mit der Kapillare verbunden ist
• eine unbekannte Kontamination des Eluenten vermutet wird
• die sichere Zuordnung der Eluentenwege nicht gewährleistet ist.

Der Betrieb darf erst fortgesetzt werden, wenn die Ursache identifiziert, die betroffene Komponente instand gesetzt oder ausgetauscht und die sichere Funktion des Versorgungssystems wiederhergestellt wurde.

Bleibt die Ursache trotz systematischer Prüfung unklar, sollte die technische Beratung von SCAT Europe einbezogen werden.

Abschlusskontrolle nach der Fehlerbehebung

Nach jeder Maßnahme sollte geprüft werden:

• Sind alle Anschlüsse wieder sicher verschlossen?
• Wurden die richtigen Fittings und Blindstopfen eingesetzt?
• Sind die Ansaugfilter sicher befestigt und vollständig eingetaucht?
• Sind die Kapillaren knickfrei und spannungsarm verlegt?
• Ist das Belüftungsventil vollständig eingeschraubt und äußerlich unbeschädigt?
• Wurde das vorgesehene Wechselintervall des Ventils eingehalten?
• Sind die Leitungen vollständig befüllt und entlüftet?
• Sind die Eluentenwege korrekt gekennzeichnet und zugeordnet?
• Fördert die Pumpe gleichmäßig?
• Sind keine sichtbaren Undichtigkeiten, auffälligen Gerüche oder Luftblasen vorhanden?
• Wurde geprüft, ob das ursprüngliche Symptom tatsächlich behoben ist?

Die durchgeführte Maßnahme und ihr Ergebnis sollten dokumentiert werden. Tritt das Problem erneut auf, kann dadurch gezielter auf frühere Beobachtungen und Maßnahmen zurückgegriffen werden.

Praxisfazit: Treten Störungen im Bereich der HPLC-Lösemittelversorgung auf, liegt die Ursache nicht zwangsläufig in der HPLC-Anlage. Häufig lassen sich Auffälligkeiten auf einzelne Komponenten, deren Montage oder die Betriebsbedingungen zurückführen.

Ansaugfilter, Kapillaren, Fittings, Blindstopfen, Belüftungsventil und die Zuordnung der Eluentenwege sollten deshalb in einer festen Reihenfolge geprüft werden. Die Schnelldiagnose ermöglicht es, vom beobachteten Symptom unmittelbar zu den wahrscheinlichsten Ursachen und geeigneten Maßnahmen zu gelangen.

Änderungen sollten einzeln erfolgen und dokumentiert werden. Besonders wichtig sind die vollständige Abdichtung aller Anschlüsse, stabile Ansaugbedingungen, der präventive Wechsel des Belüftungsventils und die eindeutige Kennzeichnung sämtlicher Eluentenwege.

11. Wartung, Inspektion und vorbeugende Instandhaltung

Eine fachgerecht installierte HPLC-Safety-Cap benötigt nur einen geringen Wartungsaufwand. Dennoch muss die vollständige Lösemittelversorgung regelmäßig kontrolliert werden. Dazu gehören insbesondere Belüftungsventil, Ansaugfilter, Versorgungskapillaren, Fittings, Blindstopfen, Eluentenflasche und Kennzeichnung.

Ziel der vorbeugenden Instandhaltung ist es,

• Funktionsstörungen frühzeitig zu erkennen
• ungeplante Ausfallzeiten zu vermeiden
• die Qualität der Analytik zu sichern
• Lösemittelverluste zu reduzieren
• einen sicheren Betrieb dauerhaft aufrechtzuerhalten.

Viele Probleme entstehen nicht plötzlich, sondern entwickeln sich schrittweise durch Verschmutzung, Alterung, Ablagerungen oder mechanische Belastung einzelner Komponenten.

Wartung nach einem festen Rhythmus

Die Lösemittelversorgung sollte nach einem festgelegten und dokumentierten Rhythmus kontrolliert werden.

Die folgenden Intervalle dienen als praxistaugliche Orientierung:

Die konkreten Kontrollintervalle müssen an die Betriebsintensität, die verwendeten Eluenten, die analytische Empfindlichkeit und die internen Qualitätsanforderungen angepasst werden. Für qualitätskritische oder regulierte Anwendungen sollten die Intervalle in einer internen Arbeitsanweisung festgelegt sein.

Sichtprüfung bei jedem Flaschenwechsel

Der Flaschenwechsel bietet eine geeignete Gelegenheit für eine kurze Sichtprüfung, da Ansaugfilter, Kapillaren und Anschlüsse dabei unmittelbar zugänglich sind.

Zu kontrollieren sind:

• Belüftungsventil äußerlich unbeschädigt
• Austauschdatum des Ventils noch nicht erreicht
• Ansaugfilter vollständig vorhanden und sicher befestigt
• keine sichtbaren Ablagerungen oder Verfärbungen
• Kapillaren ohne Knickstellen, Quetschungen oder sonstige Beschädigungen
• Fittings und Blindstopfen vollständig und unbeschädigt
• Flaschengewinde und Dichtflächen sauber und intakt
• Kennzeichnung aktuell und lesbar
• keine sichtbaren Undichtigkeiten.

Diese Kontrolle nimmt üblicherweise nur wenig Zeit in Anspruch, kann aber beginnende Funktionsstörungen frühzeitig erkennbar machen.

Belüftungsventil präventiv austauschen

Das Belüftungsventil ist ein Verbrauchs- beziehungsweise Verschleißteil. Während des Betriebs werden insbesondere Filtermembran und Schnabelventil durch Umgebungspartikel, Lösemitteldämpfe und die wiederholten Druckausgleichsvorgänge beansprucht.

Da sich Öffnungsdruck, Luftdurchsatz und Rückhaltefunktion im normalen Laborbetrieb nicht zuverlässig überprüfen lassen, sollte das Ventil nicht ausschließlich nach seinem äußeren Erscheinungsbild beurteilt werden.

Für das Standard-Belüftungsventil und das GreenLine-Belüftungsventil gilt ein präventives Wechselintervall von sechs Monaten.

Der Austausch erfolgt unabhängig davon, ob äußerlich bereits Auffälligkeiten sichtbar sind.

Das Belüftungsventil sollte vorzeitig ausgetauscht werden bei:

• sichtbarer Beschädigung
• starker äußerer Verschmutzung
• Benetzung mit Eluent
• Verdacht auf eingeschränkten Druckausgleich
• wiederkehrenden Ansaugproblemen ohne andere erkennbare Ursache
• unbekannter Nutzungs- oder Lagerungshistorie.

Das Austauschdatum sollte unmittelbar bei der Installation auf dem Beschriftungsfeld eingetragen beziehungsweise die Wechselanzeige aktiviert werden. Die Anzeige dokumentiert den Zeitablauf, bewertet aber nicht den tatsächlichen technischen Zustand des Ventils.

Komponenten regelmäßig kontrollieren

Für die wiederverwendbaren Komponenten besteht in der Regel kein einheitliches zeitabhängiges Wechselintervall. Ihr Zustand muss anhand der Anwendung und der festgestellten Auffälligkeiten beurteilt werden.

Besondere Aufmerksamkeit erfordern bei den Versorgungskapillaren die Bereiche unmittelbar an:

• Fittings
• Geräteanschlüssen
• Flaschenhalterungen
• engen Umlenkungen
• Befestigungs- und Führungspunkten.

Bereits kleine mechanische Beschädigungen können die Abdichtung, die Ansaugbedingungen oder den Volumenstrom beeinflussen.

Ansaugfilter anwendungsabhängig überwachen

Für Ansaugfilter besteht kein allgemeingültiges, rein zeitabhängiges Wechselintervall. Der erforderliche Kontroll- und Austauschzyklus hängt unter anderem ab von:

• Eluentenzusammensetzung
• Puffer- und Salzgehalt
• Betriebsdauer
• Standzeit des Eluenten
• Verschmutzungsrisiko
• analytischer Empfindlichkeit
• Filterwerkstoff und Filtergeometrie.

Häufigere Kontrollen sind insbesondere sinnvoll bei:

• wässrigen Eluenten
• Puffer- und Salzlösungen
• sichtbarer Kristall- oder Niederschlagsbildung
• langen Standzeiten
• erhöhter mikrobiologischer Belastungsgefahr
• wiederkehrenden Ansaug- oder Durchflussproblemen.

Ein äußerlich sauber wirkender Filter muss nicht zwangsläufig frei durchlässig oder intern frei von Ablagerungen sein. Bei unbekannter Kontamination, Beschädigung oder kritischen analytischen Anwendungen ist der Austausch in der Regel sicherer als eine nicht validierte Reinigung.

Eluentenflaschen sauber und eindeutig gekennzeichnet halten

Die Eluentenflasche ist Bestandteil des Lösemittelversorgungs- und damit des analytisch relevanten Medienwegs. Rückstände, Ausfällungen oder Verwechslungen können sich unmittelbar auf die Zusammensetzung des Eluenten und damit auf die Analyse auswirken.

Nach Methoden- oder Eluentenwechseln sowie nach längeren Standzeiten sollte geprüft werden, ob:

• die vorhandene Flasche weiterverwendet werden kann
• eine geeignete Reinigung erforderlich ist
• der Ansaugfilter gereinigt oder ausgetauscht werden muss
• der vollständige Eluentenweg ausreichend gespült wurde
• die verwendeten Werkstoffe für den neuen Eluenten geeignet sind.

Die Reinigung muss mit einem für Flaschenwerkstoff, Rückstände und nachfolgende Anwendung geeigneten Verfahren erfolgen. Unbekannte Rückstände oder nicht sicher entfernbare Kontaminationen sprechen für einen Austausch der Flasche.

Jede Eluentenflasche sollte mindestens folgende Angaben tragen:

• Eluentenbezeichnung
• Pumpenkanal A, B, C oder D
• Herstellungs- beziehungsweise Ansatzdatum
• gegebenenfalls Wechseldatum
• besondere Hinweise wie PFAS-sensitive Anwendung, Trockenrohr oder Schutzgas.

Unleserliche, widersprüchliche oder veraltete Kennzeichnungen müssen unmittelbar ersetzt werden.

Wartungsmaßnahmen dokumentieren

Für qualitätskritische Anwendungen empfiehlt sich eine nachvollziehbare Dokumentation der durchgeführten Kontrollen und Maßnahmen.

Dokumentiert werden sollten insbesondere:

• Datum der Kontrolle oder Wartung
• betroffenes HPLC-System beziehungsweise betroffener Eluentenweg
• Austausch des Belüftungsventils
• Reinigung oder Austausch des Ansaugfilters
• Austausch von Kapillaren, Fittings oder Blindstopfen
• festgestellte Auffälligkeiten
• durchgeführte Korrekturmaßnahmen
• Ergebnis der anschließenden Funktionsprüfung.

Die Dokumentation erleichtert die Rückverfolgbarkeit und unterstützt die Ursachenanalyse, wenn eine Störung erneut auftritt.

Freigabe nach Wartungsarbeiten

Nach einer Reinigung, einem Komponentenwechsel oder einer anderen Wartungsmaßnahme sollte die Lösemittelversorgung erst wieder freigegeben werden, wenn:

• alle Anschlüsse korrekt belegt oder mit Blindstopfen verschlossen sind
• Ansaugfilter sicher befestigt und vollständig eingetaucht sind
• Kapillaren knickfrei und spannungsarm verlaufen
• Belüftungsventil vollständig eingeschraubt und innerhalb seiner Standzeit ist
• Eluentenflaschen und Pumpenkanäle eindeutig gekennzeichnet sind
• Ansaugleitungen vollständig befüllt und entlüftet wurden
• die Pumpe gleichmäßig fördert
• keine sichtbaren Undichtigkeiten oder sonstigen Auffälligkeiten bestehen.

Bei zuvor festgestellten Störungen muss zusätzlich geprüft werden, ob das ursprüngliche Symptom tatsächlich beseitigt wurde.

Praxisfazit: Die HPLC-Lösemittelversorgung ist nicht vollständig wartungsfrei. Der erforderliche Aufwand bleibt jedoch gering, wenn Belüftungsventil, Ansaugfilter, Kapillaren, Fittings, Blindstopfen, Flasche und Kennzeichnung nach einem festen Rhythmus kontrolliert werden.

Besonders wichtig sind der präventive Austausch des Belüftungsventils nach sechs Monaten, die anwendungsabhängige Überwachung des Ansaugfilters und die frühzeitige Erkennung mechanischer Beschädigungen oder Ablagerungen.

Eine strukturierte und dokumentierte Wartung reduziert ungeplante Ausfallzeiten, unterstützt die Betriebssicherheit und schafft die Voraussetzung für reproduzierbare chromatographische Ergebnisse.
